Sie nutzen einen 3D-Drucker und möchten perfekte Druckergebnisse erzielen. Die automatische Nivellierung sorgt dafür, dass das Druckbett präzise ausgerichtet wird. Diese Funktion findest du heute bei vielen Geräten als Standard. Sie erleichtern dir die Arbeit, weil du nicht mehr manuell nachjustieren musst.
- Die automatische Nivellierung verbessert die Haftung der ersten Schicht.
- Du profitierst von weniger Druckprobleme und klar erkennbaren Details.
- Saubere Farbübergänge entstehen ohne Ersatz.
Die Installation ist unkompliziert und spart Ihnen Zeit und Mühe.
Wichtige Erkenntnisse
- Die automatische Nivellierung sorgt für eine präzise Ausrichtung des Druckbetts und verbessert die Haftung der ersten Schicht.
- Mit automatischer Nivellierung sparen Sie Zeit und vermeiden manuelle Kalibrierungsfehler.
- Die Technik nutzt Sensoren, um Unebenheiten zu messen und die Düse in Echtzeit anzupassen.
- Regelmäßige Kalibrierung und saubere Düsen sind wichtig für optimale Druckergebnisse.
- Die automatische Nivellierung ist benutzerfreundlich und besonders vorteilhaft für Anfänger.

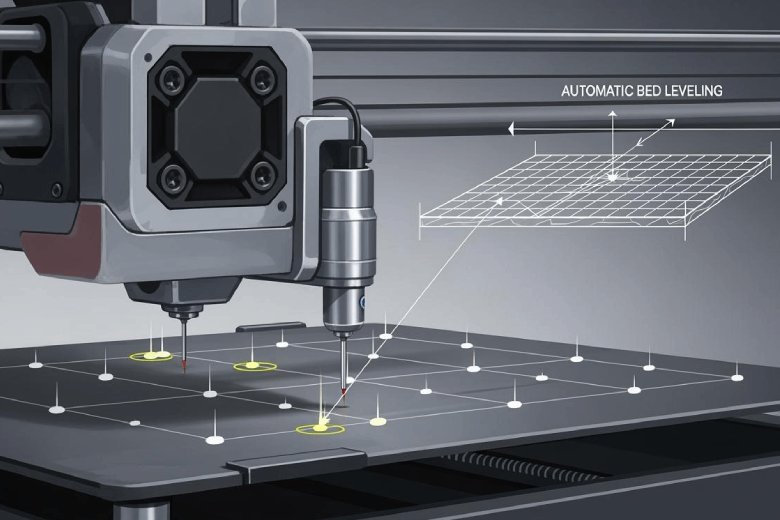

Automatische Nivellierung bei 3D-Druckern
Prinzip und Ablauf
Du siehst, wie die automatische Nivellierung bei modernen 3D-Druckern zum Standard geworden ist. Viele Hersteller bieten diese Funktion mittlerweile bei ihren aktuellen Modellen an. Ein Beispiel findest du bei Creality mit dem K1 SE, Die Kalibrierung wird nur mit einem Tastendruck ermöglicht. Sie müssen keine manuelle Kalibrierung mehr durchführen.
Tipp: Mit einem 3D-Drucker, der automatische Nivellierung unterstützt, spart man Zeit und erhältst zuverlässige Ergebnisse.
Der technische Ablauf der automatischen Nivellierung folgt einem klaren Schema:
- Du schaltest den 3D-Drucker ein.
- Die Düse fährt zur Mitte des Druckbetts und setzt einen Referenzpunkt.
- Sensoren oder Sonden am Druckkopf messen den Abstand zwischen Düse und Bett. Häufig kommen Piezo-Drucksensoren zum Einsatz, die den Kontakt erkennen.
- Das System erstellt ein Korrektur-Mesh und verknüpft es mit den absoluten Z-Werten. So wird die Druckgenauigkeit sichergestellt.
- Sie starten den Kalibrierungsvorgang über das Menü.
- Nach der Überprüfung der ersten Schicht kannst du den Z-Offset fein einstellen.
Mit diesen Schritten sorgt die automatische Nivellierung dafür, dass das Druckbett optimal ausgerichtet ist. Du musst dich nicht mehr um die exakte Höhe kümmern. Die Software übernimmt die Anpassung für dich.
Unterschied zur manuellen Nivellierung
Bei der manuellen Nivellierung stellen Sie die Höhe des Druckbetts selbst ein. Bewegst du die Düse an verschiedenen Punkten und nutzt oft ein Blatt Papier, um den Abstand zu prüfen. Das erfordert Geduld und Geschick. Die automatische Nivellierung nimmt dir diese Arbeit ab.
- Automatische Nivellierung verwendet Sensoren oder Sonden, um den Abstand zum Druckbett zu messen.
- Du greifst weniger ein und profitierst von höherer Präzision.
- Die manuelle Methode ist zeitaufwändiger und eignet sich vor allem für große, massive und unbewegliche Druckbetten.
- Automatische Systeme sind besonders empfehlenswert, wenn das Bett beweglich ist oder bei unterschiedlichen Temperaturen arbeitet.
| Methode | Zeitaufwand | Genauigkeit | Benutzerintervention |
|---|---|---|---|
| Manuelle Nivellation | Hoch | Variable | Viel |
| Automatische Nivellierung | Niedrig | Hoch | Wenig |
Du erkennst schnell, dass die automatische Nivellierung bei einem 3D-Drucker nicht nur die Arbeit erleichtert, sondern auch die Druckqualität verbessert. Besonders bei wechselnden Bedingungen und häufigem Gebrauch profitieren Sie von der Zuverlässigkeit und Präzision.
Technik und Sensoren
Sensoren im 3D-Drucker
Du möchtest wissen, wie dein 3D-Drucker die automatische Nivellierung technisch umsetzt. Im Zentrum stehen dabei spezielle Sensoren oder Sonden, die am Druckkopf montiert sind. Diese Sensoren messen den Abstand zwischen Düse und Druckbett sehr präzise.
Es gibt verschiedene Sensortypen, die du in modernen Geräten findest:
- Der BLTouch misst die Neigung der Druckbettoberfläche und arbeitet mit einem Hallsensor sowie einem kleinen Servo. Du kannst ihn auf unterschiedlichen Oberflächen wie Glas oder Bluetape einsetzen.
- Induktive Sensoren reagieren besonders genau auf Metall. Sie eignen sich gut, wenn Sie ein Metallbett verwenden.
- Der neue Prusa MK4 nutzt eine Loadcell. Diese misst den Abstand direkt mit der Düse und gilt als eine der genauesten Methoden.
- Sensoren wie der CRTouch bieten Auch hohe Präzision, solange du die Düse nicht wechselst.
Die Sensoren arbeiten nach einem einfachen Prinzip. Der Druckkopf fährt zu bestimmten Punkten auf dem Druckbett. Der Sensor misst dort den Abstand zur Oberfläche. Wenn der Sensor zum Beispiel 45 mm links von der Düse sitzt, berücksichtigt die Software diese Position bei der Messung. Der sogenannte Z-Offset hilft dir, Die Düse für die gesamte Druckfläche optimal einstellen. So stellen Sie sicher, dass die Düse immer in der richtigen Höhe über dem Druckbett bleibt. Das verbessert die Druckqualität deutlich.
Tipp: Wenn Sie die Druckplatte häufig wechseln, zum Beispiel aus Metall auf Glas, sollten Sie die Sensoren regelmäßig überprüfen. Bei Glasplatten kann die Genauigkeit stimmen der automatischen Nivellierung abnehmen.
Messpunkte und Software
Die Software deines 3D-Druckers spielt eine zentrale Rolle bei der automatischen Nivellierung. Sie steuert nicht nur die Bewegung des Druckkopfs, sondern verarbeitet auch die Messdaten der Sensoren.
Der Ablauf sieht am meisten so aus:
- Du aktivierst die automatische Nivellierung im Menü deines Druckers.
- Die Firmware, auch die Betriebssoftware des Mainboards, steuert die Messung an mehreren Punkten auf dem Druckbett.
- Der Sensor tastet eine Matrix von Messpunkten ab. Die Software speichert die Werte im EEPROM, einem speziellen Speicher des Druckers.
- Die Software berechnet aus den Messwerten ein Korrektur-Mesh. Dieses Mesh gleicht Unebenheiten im Druckbett aus.
- Während des Drucks passt die Firmware die Bewegungen der Düse an die gemessenen Höhenunterschiede an.
Die Firmware ermöglicht dir, Die Druckparameter werden automatisch an die gemessene Oberfläche angepasst. Du musst die Einstellungen nicht manuell ändern. Das spart Zeit und sorgt für gleichbleibend gute Ergebnisse.Die Software bleibt während des Drucks größtenteils unverändert. Wenn Sie spezielle Anpassungen benötigen, müssen Sie die Firmware außerhalb des Druckvorgangs anpassen.
Hinweis: Bei hochwertigen 3D-Druckern wie dem BCN3D kannst du dich auf eine perfekte Haftung der ersten Schicht verlassen. Die automatische Nivellierung reduziert den Wartungsaufwand und macht häufige Nachjustierungen überflüssig.
Eine Übersicht der wichtigsten Schritte findest du hier:
| Schritt | Was ist passiert? |
|---|---|
| Aktivierung | Du startest die automatische Nivellierung im Menü |
| Messung | Sensor tastet mehrere Punkte auf dem Druckbett ab |
| Lagerung | Messwerte werden im EEPROM gesichert |
| Berechnung | Software erstellt ein Korrektur-Mesh |
| Anpassung | Die Firmware steuert die Düse nach den gemessenen Werten |
Mit dieser Technik erreicht man eine hohe Präzision und Zuverlässigkeit beim Drucken. Die automatische Nivellierung sorgt dafür, dass du dich auf das Wesentliche konzentrieren kannst: den perfekten 3D-Druck.
Vorteile der automatischen Nivellierung
Präzision und Druckqualität
Sie möchten beim Drucken immer die beste Qualität erreichen. Die automatische Nivellierung hilft dir dabei, weil sie die Druckbettoberfläche exakt vermisst. Sensoren am Druckkopf messen die Höhe an verschiedenen Punkten und gleichen selbst kleinste Unebenheiten aus. So entsteht ein gleichmäßiges Druckbild, das du mit manueller Kalibrierung kaum erreichen kannst.
Die folgende Tabelle zeigt dir, wie die automatische Nivellierung die Präzision und Druckqualität verbessert:
| Funktion | Vorteile |
|---|---|
| Automatische Kalibrierung | Eliminiert manuelle Justierungen |
| Sensortechnologie | Misst Druckbetthöhe mit höchster Präzision |
| Echtzeitanpassung | Garantiert optimale Druckqualität |
Du profitierst von einer perfekten ersten Schicht. Die Haftung verbessert sich, und Fehler wie Verzug oder ungleichmäßige treten seltener auf. Besonders bei komplexen Modellen sorgt die automatische Nivellierung für saubere Details und stabile Drucke.
Tipp: Wenn Sie Wert auf wiederholbare Ergebnisse legen, sollten Sie immer die automatische Nivellierung nutzen.
Benutzerfreundlichkeit und Kompatibilität
Mit einem modernen 3D-Drucker kannst du sofort loslegen, ohne dich mit komplizierten Einstellungen zu beschäftigen. Die automatische Nivellierung nimmt dir die Kalibrierung ab und macht den Einstieg besonders einfach. Du sparst Zeit und vermeidest typische Anfängerfehler.
- Die automatische Nivellierung kalibriert Die Druckplatte ohne manuelles Eingreifen.
- Sie sorgt für eine bessere Haftung der ersten Schicht.
- Sie verhindern Druckfehler und erleichtern den Start enorm.
Viele Geräte unterstützen verschiedene Druckbettmaterialien. Du kannst zum Beispiel mit flexiblen PEI-Platten, Nylon oder sogar Carbonfaser-Mischungen arbeiten.Die folgende Tabelle gibt Ihnen einen Überblick über kompatible Modelle und Materialien:
| 3D-Drucker-Modell | Druckbettmaterialien |
|---|---|
| Snapmaker Artisan | N/A |
| MINGDA MD-400D | Flexibles PEI, Nylon, Nylon Carbon Fiber, Carbonfaser- und Glasfasermischungen, PVA |
| Raise3D | N/A |
Wie Sie sehen, passt sich die automatische Nivellierung flexibel an verschiedene Anforderungen an. Sie macht das Drucken für Einsteiger und
Einfluss auf das Druckergebnis
Haftung und Fehlervermeidung
Eine präzise automatische Nivellierung verbessert die Haftung deines Druckobjekts auf dem Druckbett deutlich. Du kannst sterben Kalibrierungsfunktion nutzen, um das Bett optimal auszurichten. Achten Sie darauf, dass der Abstand zwischen Düse und Bett an allen Punkten gleichmäßig bleibt. Nur so trägt die Düse die erste Schicht exakt auf.
- Starten Sie die Kalibrierung Ihres Druckers.
- Überprüfe den Abstand an mehreren Punkten, am besten in Form eines gleichschenkligen Dreiecks.
- Stellen Sie sicher, dass die Düse die erste Schicht präzise aufträgt.
Ein ungleicher Abstand kann die Haftung negativ beeinflussen und zu Druckfehlern führen.
Mit einer guten Nivellierung vermeidest du typische Fehler beim 3D-Druck. Dazu zählen:
- Mangelnde Haftung an der Bauplattform, die zu Verzug führen kann.
- Warping, das durch eine unzureichend nivellierte Bauplattform entsteht.
- Schlechte Haftung der ersten Schicht, die den gesamten Druck gefährdet.
- Beschädigungen am Druckbett durch falsche Einstellungen.
Sterben Automatische Nivellierung ist bequem, kann aber die physikalischen Gegebenheiten nicht ändern. Wenn das Druckbett völlig uneben ist, stößt auch die beste Technik an ihre Grenzen. Die Effektivität hängt immer von der Genauigkeit des Systems ab.
Zuverlässigkeit bei verschiedenen Druckbetten
Du kannst mit deinem 3D Drucker verschiedene Druckbettmaterialien nutzen. Sterben Automatische Nivellierung misst Unebenheiten der Platte und passt die Höhe der Düse in Echtzeit an. Besonders PEI-beschichtete Oberflächen bieten eine sehr gute Haftung der ersten Schicht.
- Aluminium-Druckbetten lassen sich mit Oberflächen wie PEI, FR4, Carbon oder Glas kombinieren.
- Die automatische Ausrichtung sorgt für perfekte erste Schichten und wiederholgenaue Ergebnisse.
- Massive Aluminium-Betten können bis zu 110 °C beheizt werden und ermöglichen den Einsatz verschiedener Oberflächen.
- Die Triple-Z-Mechanik und Surface-Scan-Kompensation sorgen für eine präzise Ausrichtung.
Die Levelroutine passt die Düse exakt an die Oberfläche an. Das ist entscheidend für den Druckerfolg und die Zuverlässigkeit bei jedem Material.
Mit diesen Funktionen erreichst du gleichbleibend hohe Qualität, egal welches Druckbett du verwendest. Die automatische Nivellierung unterstützt dich dabei, Fehler zu vermeiden und die Haftung zu optimieren.
Mit einem 3D-Drucker mit automatischer Nivellierung profitierst du von einfache Bedienung, Zeitersparnis und stabile Druckergebnisse. Sensoren messen die Höhe an mehreren Punkten und gleichen Unebenheiten aus. Das System vereinfacht den
- Du vermeidest Fehlerquellen und erhältst eine perfekte erste Schicht.
- Die Technik reduziert manuelle Nachjustierungen.
Tipp: Kalibrieren Sie regelmäßig das Druckbett, nutzen Sie die zuvor eingestellten Werte
Häufig gestellte Fragen
Wie oft solltest du die automatische Nivellierung durchführen?
Du solltest die automatische Nivellierung vor jedem größeren Druck oder nach einem Wechsel des Druckbetts starten. So stellen Sie sicher, dass Ihr Drucker immer präzise arbeitet.
Kannst du die automatische Nivellierung bei jedem Druckbettmaterial nutzen?
Ja, du kannst die Funktion bei den meisten Materialien wie Glas, PEI oder Metall verwenden. Achten Sie darauf, dass Ihr Sensor mit dem Material kompatibel ist.
Was tun, wenn die erste Schicht trotzdem nicht haftet?
- Überprüfe die Sauberkeit des Druckbetts.
- Kontrolliere den Z-Offset.
- Wiederhole die Nivellierung.
- Nutze ggf. Haftmittel wie Klebestift.
Ist die automatische Nivellierung für Anfänger geeignet?
🟢 Ja! Die Funktion nimmt dir viele Einstellungen ab. Du startest schneller und vermeidest typische Fehler. Besonders als Einsteiger profitieren Sie von der einfachen Bedienung.
