Z-Wobble und Z-Banding beim 3D-Druck beheben

Regelmäßig wiederkehrende Wellen auf einer eigentlich geraden Außenwand gehören zu den auffälligsten Oberflächenfehlern im FDM-3D-Druck. Häufig werden alle solchen Linien als Z-Wobble bezeichnet. Das ist jedoch nur dann treffend, wenn eine mechanische Abweichung der Z-Achse die Druckbahn seitlich verschiebt.

Z-Banding beschreibt dagegen zunächst das sichtbare Ergebnis: horizontale Bänder oder wechselnde Wandstärken. Die Ursache kann in Spindeln, Führungen und Kupplungen liegen, aber ebenso in schwankender Extrusion, Temperatur oder Bauteilkühlung.

Dieser Leitfaden zeigt, wie du das Muster richtig einordnest, mit einem kleinen Testdruck vermisst und die Ursache in sinnvoller Reihenfolge eingrenzt. Arbeite dabei immer nach der Anleitung deines Druckermodells. Schalte das Gerät vor mechanischen Arbeiten aus und lasse heiße Komponenten vollständig abkühlen.

Z-Wobble und Z-Banding kurz erklärt

Woran erkennst du echtes Z-Wobble?

Echtes Z-Wobble besitzt meistens ein periodisches Muster. Die Außenwand wandert abwechselnd in eine Richtung und zurück. Der Abstand zwischen den Wellen bleibt über einen größeren Höhenbereich ähnlich. Auf runden Testkörpern ist das Muster oft besonders gut zu erkennen.

Ein wichtiger Hinweis ist die Wiederholung: Wenn der Abstand der Bänder zu einer regelmäßigen Drehung der Z-Spindel passt, spricht das für eine mechanische Ursache. Das ist noch kein Beweis, aber ein guter Ausgangspunkt für die Prüfung.

Gegen reines Z-Wobble spricht dagegen:

• Die Linien treten nur bei bestimmten Farben, Rollen oder hohen Geschwindigkeiten auf.
• Die Wand wird rundum gleichzeitig dicker oder dünner, ohne seitlich zu wandern.
• Die Abstände sind zufällig und verändern sich stark über die Höhe.
• Die Fehler liegen nur hinter scharfen Kanten.
• Die Linie befindet sich immer an der Z-Naht.

Zuerst einen aussagekräftigen Testdruck erstellen

Ein großes, komplexes Modell ist für die Diagnose ungeeignet. Verwende stattdessen einen hohen, einfachen Zylinder oder Quader mit gleichmäßigen Außenwänden. Eine Höhe von etwa 80 bis 120 mm reicht für viele Prüfungen aus. Zwei oder drei Außenwände sind meist leichter zu beurteilen als ein extrem dünner Vase-Mode-Druck.

Halte beim Vergleich möglichst konstant:

• Filamentrolle und Materialprofil;
• Düsen- und Betttemperatur;
• Schichthöhe und Linienbreite;
• Außenwandgeschwindigkeit und Beschleunigung;
• Lüftereinstellungen;
• Position des Modells auf dem Druckbett.

Lege die Z-Naht auf eine feste Seite. So kannst du sie klar von umlaufenden Bändern unterscheiden. Prüfe außerdem die Schichtvorschau: Wechselnde Außenwandgeschwindigkeiten oder stark unterschiedliche Schichtzeiten können sichtbare Glanzbänder erzeugen, obwohl die Z-Achse mechanisch in Ordnung ist.

So dokumentierst du das Muster

1. Beleuchte die Außenwand flach von der Seite.
2. Markiere fünf bis zehn auffällige Bänder mit ablösbarem Klebeband oder auf einem Foto.
3. Miss die Abstände mit Lineal oder Messschieber.
4. Prüfe, ob das Muster auf allen Seiten gleich oder richtungsabhängig ist.
5. Notiere Druckhöhe, Geschwindigkeit, Material und Temperatur.

Ist der Abstand sehr regelmäßig, beginne bei der Z-Mechanik. Ist das Muster unregelmäßig und umlaufend, untersuche zuerst Extrusion, Filament und Temperatur.

1. Rahmen, Druckbett und Werkzeugkopf auf Spiel prüfen

Bevor du Spindeln ausbaust, prüfe die einfacheren Ursachen. Stelle den Drucker auf eine stabile, ebene Fläche. Der Rahmen darf nicht kippeln. Verschraubungen müssen nach Herstellervorgabe fest sitzen, dürfen Profile und Lager jedoch nicht verspannen.

Prüfe bei ausgeschaltetem und abgekühltem Drucker:

• ob Druckbett oder Gantry seitlich fühlbares Spiel besitzen;
• ob Werkzeugkopf, Hotend und Düse fest montiert sind;
• ob Rollen, Linearlager oder Schlitten gleichmäßig laufen;
• ob Kabel, PTFE-Schlauch oder Filamentzug den Werkzeugkopf seitlich belasten;
• ob nachträglich montierte Kamera- oder Spulenhalter mit beweglichen Teilen kollidieren.

Zu lockere Führungen erzeugen Spiel. Zu stark vorgespannte Exzenterrollen oder schief montierte Linearschienen können dagegen klemmen. Ziel ist eine spielfreie, aber leichtgängige Bewegung über den gesamten Verfahrweg.

2. Z-Spindeln reinigen und nach Herstellervorgabe schmieren

Staub, alte Fettklumpen oder Kunststoffreste im Gewinde können den Lauf der Trapezmutter periodisch beeinflussen. Entferne zunächst lose Verschmutzungen mit einem fusselfreien Tuch. Verwende anschließend nur das für dein Druckermodell empfohlene Schmiermittel und trage es sparsam auf.

Ungeeignete Öle oder zu viel Fett können Staub binden und das Problem verschlimmern. Linearschienen, glatte Führungswellen und Trapezspindeln benötigen je nach Konstruktion unterschiedliche Pflege. Übernimm deshalb keine Schmierempfehlung eines anderen Druckermodells ungeprüft.

Fahre die Z-Achse nach der Reinigung gemäß Bedienungsanleitung langsam über einen größeren Bereich. Achte auf:

• wiederkehrendes Knacken oder Schleifen;
• Stellen mit deutlich höherem Widerstand;
• sichtbares seitliches Ausschlagen einer Spindel;
• ungleichmäßige Bewegung zwischen mehreren Z-Antrieben.

3. Spindel, Kupplung und Trapezmutter kontrollieren

Z-Spindel

Eine Spindel muss nicht optisch völlig stillstehen, denn geringe Fertigungstoleranzen können sichtbar sein. Entscheidend ist, ob ihre Bewegung seitliche Kräfte auf Gantry, Bett oder Schlitten überträgt.

Wenn der Hersteller das Entfernen der Spindel vorsieht, kann sie auf einer nachweislich ebenen Fläche vorsichtig auf Geradheit geprüft werden. Tausche ein beschädigtes Teil aus, statt es gewaltsam zu richten. Bei fest mit dem Motor verbundenen Spindeln ist dieses Verfahren nicht anwendbar.

Motorkupplung

Bei separater Motorwelle und Spindel verbindet eine Kupplung beide Teile. Prüfe, ob:

• die Klemmschrauben auf den vorgesehenen Wellenflächen sitzen;
• Motorwelle und Spindel nicht nur mit einer einzelnen Schraubenspitze gehalten werden;
• die Spindel nach Herstellervorgabe tief genug eingesetzt ist;
• die Kupplung weder lose ist noch unzulässig zusammengedrückt oder gedehnt wird.

Flexible Kupplungen können kleine Montageabweichungen ausgleichen. Sie sollen aber keine deutlich schiefe Achse dauerhaft korrigieren.

Trapezmutter

Die Trapezmutter überträgt die Z-Bewegung. Je nach Druckerkonstruktion darf sie bewusst ein geringes seitliches Ausgleichsspiel besitzen. Ziehe ihre Schrauben deshalb nicht automatisch maximal fest. Ein schwimmend ausgelegter Anschluss kann verhindern, dass eine geringfügig exzentrische Spindel den Schlitten seitlich verschiebt.

Montiere auch keine zusätzlichen oberen Spindellager, wenn sie für das Modell nicht vorgesehen sind. Eine zweite starre Führung kann eine leicht versetzte Spindel überbestimmen und die Seitenkräfte sogar vergrößern.

4. Mehrere Z-Antriebe synchronisieren

Drucker mit zwei oder vier Z-Motoren müssen ihre Gantry beziehungsweise ihr Bett zueinander ausrichten. Einige Systeme verwenden dafür eine automatische Routine, andere arbeiten mit gekoppelten Spindeln oder erfordern eine manuelle Prüfung.

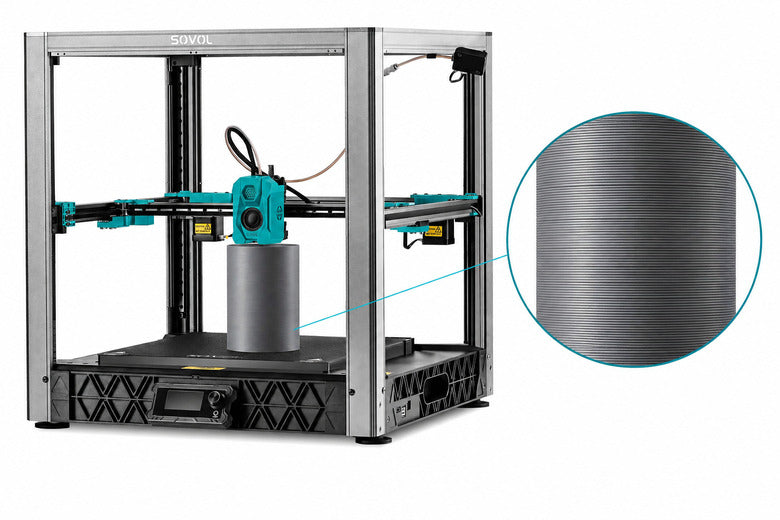

Beim Sovol SV08 richtet beispielsweise Quad Gantry Leveling die fliegende Gantry über vier unabhängige Z-Motoren aus. Diese Routine korrigiert die Höhe der Gantry, sie kann jedoch keine verbogene Spindel, lose Kupplung oder klemmende Führung reparieren.

Vor einem Testdruck solltest du:

1. prüfen, ob alle Z-Antriebe angeschlossen und mechanisch fest sind;
2. die vom Hersteller vorgesehene Z-Ausrichtung oder Gantry-Leveling-Routine ausführen;
3. anschließend das Druckbett-Mesh beziehungsweise die automatische Nivellierung aktualisieren;
4. die erste Schicht vollständig beobachten.

Wenn eine Seite nach jedem Ausschalten absinkt, kann eine erneute Synchronisierung vor dem Druck erforderlich sein. Prüfe in diesem Fall auch Kupplungen, Riemen oder Haltemechanismen gemäß Geräteanleitung.

5. Führungen über die gesamte Z-Höhe prüfen

Die Spindel erzeugt die Bewegung; Linearführungen, Wellen oder Rollen bestimmen die gerade Bahn. Klemmt eine Führung nur in einem Höhenbereich, kann sie wiederkehrende oder lokale Bänder verursachen.

Bewege die Achse nur auf die vom Hersteller erlaubte Weise und achte auf gleichmäßigen Widerstand. Kontrolliere:

• verschmutzte oder beschädigte Rollen;
• zu stramm eingestellte Exzenter;
• lockere Schlitten;
• schief montierte Linearführungen;
• verspannte parallele Führungen;
• Kabelketten oder Schläuche, deren Zug sich mit der Höhe verändert.

Ein einzelner schwergängiger Punkt spricht eher für Verschmutzung, Beschädigung oder Verspannung. Ein streng periodischer Fehler deutet häufiger auf ein rotierendes Bauteil hin.

6. Extrusion und Temperatur als Z-Banding-Ursache ausschließen

Nicht jedes horizontale Band entsteht in der Z-Achse. Wenn der gesamte Umfang einer Wand abwechselnd dicker und dünner wird, kann die Materialmenge schwanken.

Prüfe folgende Punkte, bevor du die Z-Mechanik weiter zerlegst:

• Die Filamentrolle dreht sich frei und ist nicht überkreuzt.
• Der Extruder klickt nicht und schleift das Filament nicht ab.
• Die Düse ist sauber und nicht teilweise verstopft.
• Das Filament wurde bei Bedarf nach Herstellerangabe getrocknet.
• Flow Ratio und Drucktemperatur sind für diese Rolle plausibel.
• Der maximale Volumenstrom wird nicht überschritten.
• Der Düsendurchmesser im Slicer stimmt mit der eingebauten Düse überein.

7. Ringing, Z-Naht und Schichtversatz sicher abgrenzen

Ringing/Ghosting

Ringing erscheint als abklingendes Echo nach einer scharfen Kante. Es hängt meist von Bewegungsrichtung, Geschwindigkeit und Beschleunigung ab. Mechanische Steifigkeit, Riemenzustand und eine korrekt eingestellte Schwingungskompensation sind hier wichtiger als die Z-Spindel.

Z-Naht

Die Z-Naht verläuft vertikal oder folgt einer vom Slicer gewählten Kante. Kleine Punkte an einer festen Position sind daher keine umlaufenden Z-Bänder. Eine feste Nahtposition im Testdruck erleichtert die Unterscheidung.

Schichtversatz

Bei einem Layer Shift verschiebt sich ein Teil des Modells abrupt, und alle folgenden Schichten bleiben versetzt. Z-Wobble bewegt die Kontur dagegen meist wiederholt hin und her. Prüfe bei einem echten Versatz zuerst X/Y-Riemen, Rollen, Hindernisse und Bewegungsgrenzen.

Systematischer Reparaturablauf

1. Muster sichern: Testkörper drucken, seitlich beleuchten, Abstände messen und Fotos aufnehmen.
2. Einfaches Spiel beseitigen: Rahmen, Bett, Werkzeugkopf und Halterungen nach Anleitung prüfen.
3. Z-Achse reinigen: Spindeln und Führungen säubern und nur passend schmieren.
4. Rotierende Teile prüfen: Spindel, Kupplung und Trapezmutter auf Geradheit, Sitz und Verspannung kontrollieren.
5. Z-Antriebe ausrichten: Vorgesehene Synchronisierung, Z-Tilt- oder Quad-Gantry-Routine ausführen.
6. Extrusion ausschließen: Mit derselben Rolle bei moderater Geschwindigkeit einen zweiten Test drucken.
7. Nur eine Änderung bewerten: Nach jedem Eingriff denselben Testkörper erneut drucken.

Wenn du mehrere Schrauben, Flow, Temperatur und Geschwindigkeit gleichzeitig änderst, lässt sich eine Verbesserung nicht mehr eindeutig zuordnen.

Häufige Fehler bei der Fehlersuche

• Jede horizontale Linie Z-Wobble nennen: Extrusion und Geschwindigkeitswechsel können sehr ähnliche Bänder erzeugen.
• Spindel oben zusätzlich fest lagern: Eine nicht vorgesehene Zwangsführung kann die Achse verspannen.
• Alle Schrauben maximal anziehen: Manche Trapezmuttern sind absichtlich mit Ausgleichsspiel montiert.
• Spindeln ohne Modellanleitung schmieren: Das falsche Mittel kann Dichtungen oder Lager beeinträchtigen und Schmutz binden.
• Eine leicht sichtbare Spindelbewegung sofort als Defekt werten: Relevant ist, ob sie Seitenkräfte in die geführte Achse überträgt.
• Software vor Mechanik einsetzen: Input Shaping reduziert Ringing, korrigiert aber keine verbogene Spindel oder lose Kupplung.
• Große Modelle als Test verwenden: Lange Druckzeiten erschweren schnelle, kontrollierte Vergleiche.

Checkliste vor dem nächsten Testdruck

• Drucker steht stabil und der Rahmen kippelt nicht.
• Druckbett, Gantry und Werkzeugkopf haben kein ungewöhnliches Spiel.
• Z-Spindeln und Führungen sind sauber.
• Schmiermittel und Wartungsmethode entsprechen der Geräteanleitung.
• Kupplungen und Motorbefestigungen sitzen korrekt.
• Trapezmuttern wurden nicht unnötig verspannt.
• Mehrere Z-Motoren sind nach Herstellervorgabe synchronisiert.
• Kabel und Filamentpfad ziehen nicht an der bewegten Achse.
• Düse, Extruder und Spule fördern gleichmäßig.
• Testprofil, Nahtposition und Modellstandort bleiben unverändert.

FAQ

Ist jede horizontale Linie am 3D-Druck Z-Wobble?

Nein. Z-Wobble ist eine mechanisch verursachte, meist periodische seitliche Abweichung. Horizontale Bänder können auch durch schwankende Extrusion, Temperatur, Kühlung, Geschwindigkeit oder wechselnde Schichtzeiten entstehen.

Wie finde ich heraus, ob die Z-Spindel schuld ist?

Drucke einen hohen einfachen Testkörper und miss den Abstand wiederkehrender Wellen. Prüfe anschließend, ob die Spindel seitlich ausschlägt, die Kupplung falsch sitzt oder die Führung klemmt. Der wiederkehrende Abstand ist ein Hinweis, aber erst die mechanische Kontrolle und ein Vergleichsdruck bestätigen die Ursache.

Soll die Z-Spindel oben fest gelagert werden?

Nur wenn der Hersteller diese Lagerung ausdrücklich vorsieht. Bei vielen Konstruktionen darf das freie Ende geringfügig ausweichen. Ein zusätzliches starres Lager kann eine nicht perfekt ausgerichtete Spindel überbestimmen und mehr Seitenkräfte erzeugen.

Kann Input Shaping Z-Wobble beheben?

Nein. Input Shaping ist für Resonanzen und Ringing in den Bewegungsachsen gedacht. Es richtet keine Spindel aus und beseitigt weder Schmutz noch Spiel oder Verspannung in der Z-Mechanik.

Hilft eine niedrigere Druckgeschwindigkeit?

Sie kann Ringing und Probleme bei hohem Materialfluss reduzieren. Echtes, streng periodisches Z-Wobble bleibt jedoch häufig auch bei langsamerer Außenwand sichtbar. Ein Vergleich bei moderater Geschwindigkeit hilft, beide Fehlerarten zu trennen.

Warum erscheinen die Bänder nur bei einem bestimmten Filament?

Dann ist eine reine Z-Achsen-Ursache weniger wahrscheinlich. Prüfe Feuchtigkeit, Spulenwiderstand, Filamentdurchmesser, Temperatur, Flow Ratio und maximalen Volumenstrom. Auch unterschiedliche Pigmente und Materialmischungen können das Fließverhalten und den Glanz verändern.

Muss eine sichtbar leicht eiernde Spindel immer ersetzt werden?

Nicht automatisch. Entscheidend ist, ob die Abweichung auf die geführte Achse übertragen wird und das Druckbild verschlechtert. Prüfe zuerst Montage, Kupplung, Trapezmutter und Führung nach Herstellerangabe. Eine beschädigte oder deutlich verbogene Spindel sollte ersetzt und nicht gewaltsam gerichtet werden.

Fazit

Der schnellste Weg zu glatten Außenwänden beginnt mit der richtigen Diagnose. Regelmäßige seitliche Wellen sprechen eher für Z-Wobble; unregelmäßige umlaufende Bänder häufiger für Extrusions- oder Temperaturänderungen. Kanten-Echos gehören dagegen zum Thema Ringing, ein abrupter dauerhafter Versatz zum Layer Shift.

Drucke einen einfachen Testkörper, miss die Periodik und ändere anschließend nur einen Punkt nach dem anderen. Beginne mit Spiel, Verschmutzung und Ausrichtung, bevor du Spindeln demontierst oder Bauteile nachrüstest. Beachte dabei immer die Wartungs- und Montagevorgaben des jeweiligen Druckermodells.

Nach einer mechanischen Korrektur sollte derselbe Test mit identischem Material und Profil erneut gedruckt werden. Nur so zeigt sich, ob die Z-Achse wirklich die Ursache war oder ob zusätzlich Extrusion, Temperatur oder Bewegungsdynamik optimiert werden müssen.
