Eine Filamentrolle trägt meist keinen einzigen perfekten Temperaturwert, sondern einen Bereich – zum Beispiel 190 bis 220 °C. Der passende Wert hängt von Drucker, Hotend, Düse, Geschwindigkeit, Kühlung, Farbe und sogar von der konkreten Materialcharge ab.
Ein Temperaturturm hilft, diesen Bereich systematisch zu testen. Jedes Segment wird mit einer anderen Düsentemperatur gedruckt. Anschließend vergleichst du Brücken, Überhänge, Fäden, Oberflächen und Layerhaftung und übernimmst den besten Kompromiss in dein Filamentprofil.
Dieser Leitfaden zeigt, wie du einen Temperaturturm korrekt vorbereitest, im Slicer kontrollierst und sinnvoll auswertest. Außerdem erfährst du, warum der optisch sauberste Abschnitt nicht automatisch die beste Temperatur für jedes Bauteil ist.

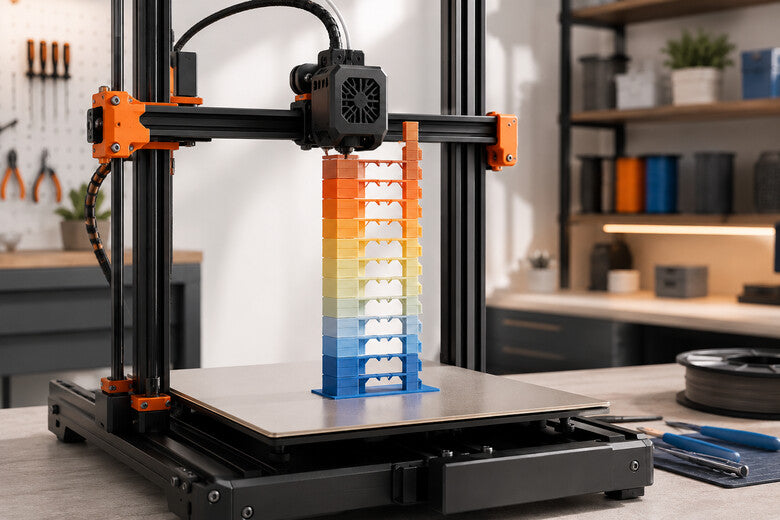

Was ist ein Temperaturturm?
Ein Temperaturturm ist ein vertikales Kalibrierungsmodell mit mehreren möglichst identischen Testsegmenten. Während des Drucks ändert der Slicer an festgelegten Höhen die Solltemperatur des Hotends.
Dadurch wird jedes Segment unter denselben grundlegenden Bedingungen gedruckt – mit Ausnahme der Düsentemperatur. Genau das macht den Vergleich nützlich.
Ein sinnvoller Turm enthält typischerweise:
- zwei getrennte Pfeiler zur Beurteilung von Stringing,
- eine kurze Brücke, deren Unterseite kontrolliert werden kann,
- Überhänge oder schräge Flächen,
- kleine Spitzen, Kanten oder Schriftmerkmale,
- ausreichend große Wände zur Beurteilung von Glanz und Oberflächenruhe.
Wann solltest du einen Temperaturturm drucken?
Ein Temperaturturm lohnt sich besonders, wenn:
- du eine neue Materialart oder Filamentmarke verwendest,
- eine neue Farbe deutlich anders druckt als die bisherige Rolle,
- du Düse, Hotend oder Extruder gewechselt hast,
- du die Druckgeschwindigkeit deutlich erhöht hast,
- starkes Stringing, matte raue Flächen oder schwache Layerhaftung auftreten,
- du ein Filamentprofil für wiederholbare Produktionsdrucke aufbauen möchtest.
Du musst nicht vor jedem einzelnen Druck einen neuen Turm erstellen. Eine Temperaturkalibrierung gehört zum Filamentprofil. Wenn Material, Hardware und relevante Geschwindigkeiten unverändert bleiben, kannst du den ermittelten Wert weiterverwenden.
Vorbereitung: Erst Material und Drucker prüfen
Ein Temperaturturm kann nur eine sinnvolle Antwort liefern, wenn andere Fehlerquellen weitgehend ausgeschlossen sind.
Filamentzustand
Feuchtes Filament kann Blasen, ungleichmäßige Extrusion, raue Oberflächen und zusätzliche Fäden erzeugen. Dann bewertest du nicht nur die Temperatur, sondern gleichzeitig den Feuchtigkeitszustand der Rolle.
Trockne das Material bei Bedarf nach den Angaben des Filamentherstellers und bewahre es anschließend trocken auf.
Düse und Filamentweg
Eine teilweise verstopfte oder stark verschlissene Düse verfälscht den Test. Prüfe, ob das Material gleichmäßig austritt, die Spule frei läuft und der Extruder keine Klickgeräusche erzeugt.
Passendes Ausgangsprofil
Verwende ein Profil für die richtige Materialart, Düse und Druckergröße. Ein PLA-Profil mit falscher Lüftersteuerung ist keine verlässliche Grundlage für einen PETG- oder ASA-Turm.
Temperaturbereich und Schrittweite wählen
Die Angaben auf der Filamentrolle oder im technischen Datenblatt haben Vorrang. Der Testbereich sollte innerhalb dieses empfohlenen Fensters liegen, sofern Drucker- und Hotendhersteller keine engeren Grenzen vorgeben.
Eine Schrittweite von 5 °C ist für viele normale Tests sinnvoll. Größere Schritte geben einen schnellen Überblick, kleinere Schritte eignen sich für einen zweiten Feintest rund um die besten Segmente.
| Material | Beispiel für einen ersten Test | Wichtiger Hinweis |
|---|---|---|
| PLA | 220 bis 190 °C in 5- °C-Schritten | Silk-, High-Speed- und Spezial-PLA können deutlich andere Bereiche benötigen. |
| PETG | 250 bis 220 °C in 5- °C-Schritten | Zu niedrig kann die Layerhaftung schwächen; Feuchtigkeit verstärkt Stringing. |
| TPU | 235 bis 205 °C in 5- °C-Schritten | Druckgeschwindigkeit und Filamentweg müssen zum flexiblen Material passen. |
| ABS/ASA | Nur innerhalb des Herstellerbereichs testen | Einhausung, Bauteilkühlung und Raumluftkonzept beeinflussen das Ergebnis stark. |
Die Werte in der Tabelle sind lediglich Beispiele für einen ersten Test. Beginne nie blind mit einem fremden Bereich. Prüfe Materialetikett, Datenblatt, Düsenmaterial und zulässige Hotendtemperatur.
Temperaturturm in OrcaSlicer oder Bambu Studio erstellen
OrcaSlicer und Bambu Studio bieten je nach Version integrierte Kalibrierungsmodelle. Wähle im Kalibrierungsbereich den Temperaturtest, gib Start- und Endtemperatur sowie die Schrittweite an und erzeuge das Modell.
Der Turm muss so vorbereitet werden, dass sich die Temperatur an den richtigen Segmentgrenzen ändert. Eine rein optische Beschriftung am Modell ändert die Drucktemperatur nicht.
Vor dem Export solltest du prüfen:
- Beginnt der erste Temperaturwechsel exakt an der vorgesehenen Höhe?
- Stimmen Reihenfolge und Richtung mit der Beschriftung des Modells überein?
- Liegt die gesamte Temperaturreihe innerhalb der zulässigen Grenzen?
- Bleiben Geschwindigkeit, Lüfter, Layerhöhe, Flow und Retraction über alle Segmente gleich?
- Ist das richtige Filament-, Drucker- und Düsenprofil aktiv?
Wenn du einen heruntergeladenen Turm verwendest, lies die Anleitung des Modells. Segmenthöhe und Temperaturwechsel müssen zusammenpassen.
Temperaturturm in PrusaSlicer oder einem anderen Slicer
Wenn kein automatischer Kalibrierungsassistent vorhanden ist, kannst du an den Segmentgrenzen temperaturändernden G-Code einfügen. In PrusaSlicer ist dies über die Schichtansicht und benutzerdefinierten G-Code möglich.
Typische Befehle sind:
- M104 S… setzt eine neue Hotend-Solltemperatur, ohne auf das Erreichen zu warten.
- M109 S… setzt die Temperatur und wartet entsprechend der Firmwarelogik.
Firmware, Drucker und Start-G-Code können sich unterscheiden. Verwende nur Befehle, die für dein System vorgesehen sind, und kontrolliere den exportierten Ablauf vor dem Druck.
Welche Einstellungen müssen konstant bleiben?
Ein Kalibrierungstest sollte möglichst nur eine Variable verändern. Bei einem Temperaturturm ist diese Variable die Düsentemperatur.
| Einstellung | Warum sie konstant bleiben sollte |
|---|---|
| Druckgeschwindigkeit | Höhere Geschwindigkeit erhöht den benötigten Schmelz- und Materialdurchsatz. |
| Bauteilkühlung | Sie beeinflusst Brücken, Überhänge, Glanz und Layerhaftung. |
| Layerhöhe und Linienbreite | Beide verändern den Volumenstrom und die Abkühlung der Bahnen. |
| Flow Ratio | Über- oder Unterextrusion kann fälschlich wie ein Temperaturproblem aussehen. |
| Retraction | Sie beeinflusst Stringing zwischen den Pfeilern. |
| Beschleunigung und Mindestschichtzeit | Sie verändern die reale Geschwindigkeit und Abkühlzeit einzelner Segmente. |
Verwende beim Test möglichst eine Geschwindigkeit, die deinem späteren Druck entspricht. Ein perfekter Turm bei 40 mm/s bestimmt nicht automatisch die beste Temperatur für Außenwände oder Infill bei mehreren hundert Millimetern pro Sekunde.
Temperaturturm richtig auswerten
Lass den Turm vollständig abkühlen und nimm ihn vorsichtig vom Druckbett. Betrachte alle Segmente unter demselben Licht und aus mehreren Richtungen.
1. Stringing
Prüfe die freien Bereiche zwischen den Pfeilern. Viele feine Fäden können auf eine zu hohe Temperatur hindeuten, aber auch feuchtes Filament oder ungeeignete Retraction verursachen.
Wähle deshalb nicht automatisch den kältesten fadenfreien Abschnitt. Die Layerhaftung muss weiterhin ausreichend sein.
2. Brücken
Betrachte die Unterseite der Brücken. Saubere, möglichst gerade Bahnen sind besser als stark durchhängende oder zusammengeklebte Stränge.
Die Brückenqualität hängt neben der Temperatur stark von Kühlung, Geschwindigkeit und Brücken-Flow ab. Der Turm zeigt nur das Ergebnis der aktuell verwendeten Kombination.
3. Überhänge
Prüfe schräge Kanten auf hochgezogene Ecken, Wellen und geschmolzen wirkende Flächen. Hohe Temperaturen können das Material länger weich halten; zu niedrige Temperaturen können dagegen eine raue und schlecht verbundene Oberfläche erzeugen.
4. Kleine Details und Kanten
Spitzen, Ecken und kleine Vertiefungen sollten klar erkennbar bleiben. Sehr weiche oder abgerundete Details sprechen häufig gegen eine zu hohe Temperatur. Lücken und brüchige Kanten können auf zu niedrige Temperatur oder unzureichenden Materialfluss hinweisen.
5. Oberfläche und Glanz
Bei vielen Filamenten verändert sich der Glanz mit der Temperatur und der realen Druckgeschwindigkeit. Ein matter Abschnitt ist nicht grundsätzlich besser oder schlechter als ein glänzender.
Entscheidend ist, ob die Oberfläche gleichmäßig ist und zur späteren Anwendung passt.
6. Layerhaftung
Versuche nicht, den ganzen Turm unkontrolliert zu zerbrechen. Du kannst einzelne dünne Teststrukturen vorsichtig vergleichen oder gezielte zusätzliche Probekörper drucken.
Wenn das ausgewählte Segment zwar schön aussieht, aber entlang der Layer sehr leicht bricht, ist die Temperatur für ein belastetes Funktionsteil möglicherweise zu niedrig.
So wählst du das beste Segment
Bewerte jedes Segment nach denselben Kriterien und notiere das Ergebnis.
| Kriterium | Was du suchst |
|---|---|
| Stringing | Wenige Fäden zwischen getrennten Strukturen |
| Brücke | Geringes Durchhängen und getrennte Bahnen |
| Überhang | Saubere Unterseite ohne stark hochgezogene Kanten |
| Details | Klare Spitzen, Ecken und kleine Konturen |
| Oberfläche | Gleichmäßige Extrusion ohne Blobs oder Lücken |
| Layerhaftung | Ausreichende Verbindung für die spätere Belastung |
Oft liegen zwei benachbarte Temperaturen nahezu gleichauf. Dann kannst du einen kleineren zweiten Test in 2- oder 3- °C-Schritten durchführen oder den Wert wählen, der besser zur Anwendung passt.
- Optische Modelle: Stringing, Details und Oberflächen können höher gewichtet werden.
- Funktionsteile: Layerhaftung und zuverlässige Extrusion haben Vorrang.
- Schnelle Drucke: Es kann eine etwas höhere Temperatur nötig sein, damit der erforderliche Volumenstrom stabil bleibt.
- Brückenreiche Modelle: Der gefundene Wert muss zusammen mit Brückenlüfter und Brückengeschwindigkeit überprüft werden.
Was verschiedene Fehlerbilder bedeuten können
| Beobachtung | Mögliche Ursache | Nächster Schritt |
|---|---|---|
| Alle Segmente haben viele Fäden | Filament feucht, Retraction ungeeignet oder falscher Temperaturwechsel | Filamentzustand und G-Code prüfen; danach Retraction separat testen |
| Alle Brücken hängen ähnlich durch | Kühlung oder Brückeneinstellungen dominieren das Ergebnis | Lüfter, Brückengeschwindigkeit und Bridge Flow prüfen |
| Untere und obere Segmente sehen identisch aus | Temperatur wurde möglicherweise nicht tatsächlich geändert | Druckeranzeige, Vorschau oder exportierten G-Code kontrollieren |
| Niedrige Temperatur ist brüchig | Unzureichende Layerhaftung oder Teilverstopfung | Höhere Temperatur testen und Düse/Flow prüfen |
| Hohe Temperatur zeigt Blobs | Material bleibt länger flüssig; möglich sind auch Druckaufbau oder Feuchtigkeit | Temperatur senken, Filament trocknen und Pressure Advance später kalibrieren |
| Ein Segment hat einen einzelnen großen Fehler | Zufällige Verschmutzung, Naht, Spulenwiderstand oder kurzzeitige Extrusionsstörung | Nicht nur dieses Merkmal bewerten; Test bei Bedarf wiederholen |
Häufige Fehler beim Temperaturturm
- Nur das Modell laden: Die aufgedruckten Temperaturzahlen ändern das Hotend nicht automatisch.
- Einen fremden G-Code verwenden: G-Code kann für einen anderen Drucker, Bauraum oder eine andere Firmware erzeugt worden sein.
- Zu viele Einstellungen gleichzeitig ändern: Dann lässt sich nicht mehr erkennen, welcher Parameter das Ergebnis verursacht hat.
- Feuchtes Filament testen: Die Auswertung wird durch Blasen und Fäden verfälscht.
- Nur nach Stringing entscheiden: Der kälteste Abschnitt kann eine zu schwache Layerhaftung besitzen.
- Mit unrealistischer Geschwindigkeit drucken: Der Wert passt später möglicherweise nicht zu deinen normalen Projekten.
- Das Etikett ignorieren: Additive, Farben und Materialmischungen können den geeigneten Bereich deutlich verschieben.
- Eine einzelne Rolle für alle Filamente verallgemeinern: Selbst zwei Farben derselben Produktserie können unterschiedlich reagieren.
Was nach dem Temperaturturm kalibriert werden sollte
Speichere die ausgewählte Düsentemperatur im konkreten Filamentprofil. Dokumentiere mindestens Material, Hersteller, Produktlinie, Farbe, Düsendurchmesser, Druckgeschwindigkeit und Datum.
Danach kannst du weitere Kalibrierungen durchführen. Eine sinnvolle Reihenfolge ist häufig:
- mechanischen Zustand, Düse und trockenes Filament prüfen,
- Temperaturbereich mit dem Temperaturturm bestimmen,
- Flow Ratio beziehungsweise Extrusionsmultiplikator kalibrieren,
- Pressure Advance oder Linear Advance einstellen,
- Retraction bei Bedarf separat testen,
- maximalen Volumenstrom für schnelle Profile bestimmen.
Ändert sich der Volumenstrom später stark, kann die beste Temperatur ebenfalls etwas höher oder niedriger liegen. Für ein langsames Außenwandprofil und ein sehr schnelles Produktionsprofil können daher unterschiedliche Werte sinnvoll sein.
Checkliste vor dem Start
- Filament ist trocken und läuft frei von der Spule.
- Düse und Extruder fördern gleichmäßig.
- Testbereich liegt innerhalb der Herstellerangaben.
- Start-, Endtemperatur und Schrittweite stimmen.
- Segmenthöhe und Temperaturwechsel passen zusammen.
- Drucker-, Filament- und Düsenprofil sind korrekt ausgewählt.
- Geschwindigkeit, Lüfter, Flow, Layerhöhe und Retraction bleiben konstant.
- Slicer-Vorschau und Temperaturbefehle wurden kontrolliert.
- Der Druck wird während der ersten Schichten beobachtet.
Häufig gestellte Fragen
Welche Schrittweite ist für einen Temperaturturm sinnvoll?
Für einen ersten Test sind 5 °C oft praktikabel. Wenn zwei benachbarte Segmente ähnlich gut sind, kannst du anschließend einen kleineren Bereich in 2- oder 3- °C-Schritten testen.
Soll der Turm von heiß nach kalt oder von kalt nach heiß gedruckt werden?
Beides ist technisch möglich, wenn Modell, Beschriftung und Temperaturbefehle übereinstimmen. Viele vorgefertigte Kalibrierungen beginnen heiß und werden nach oben kühler. Verlasse dich nicht auf die Optik – kontrolliere die tatsächliche Reihenfolge im Slicer.
Warum ist der kälteste Abschnitt oft fadenfrei?
Bei niedrigerer Temperatur ist das Material häufig weniger fließfähig und kann weniger nachlaufen. Zu kalt gedruckte Layer können sich aber schlechter verbinden. Bewerte deshalb zusätzlich Oberfläche und Layerhaftung.
Muss ich für jede Filamentfarbe einen neuen Turm drucken?
Nicht zwingend, aber bei sichtbaren Unterschieden oder wichtigen Produktionsdrucken ist es sinnvoll. Pigmente und Additive können Fließverhalten und Wärmeaufnahme verändern.
Kann ein Temperaturturm Retraction kalibrieren?
Nein. Er zeigt Stringing mit der aktuell eingestellten Retraction. Wähle zuerst einen geeigneten Temperaturbereich und führe danach bei Bedarf einen separaten Retraction-Test durch.
Warum sieht der gesamte Turm fast gleich aus?
Möglicherweise reagiert das Filament innerhalb des gewählten Bereichs nur wenig. Kontrolliere aber zuerst, ob die Temperatur tatsächlich pro Segment geändert wurde. Danach kannst du einen etwas breiteren, weiterhin zulässigen Bereich testen.
Welche Temperatur soll ich für Funktionsteile auswählen?
Wähle einen Bereich mit gleichmäßiger Extrusion und ausreichender Layerhaftung, nicht nur den optisch saubersten Abschnitt. Belastete oder sicherheitsrelevante Teile benötigen zusätzliche Probekörper und reale Belastungstests.
Fazit
Ein Temperaturturm ersetzt Rätselraten durch einen kontrollierten Vergleich. Damit der Test aussagekräftig ist, muss sich pro Segment tatsächlich nur die Düsentemperatur ändern.
Beginne innerhalb des Herstellerbereichs, verwende meist 5- °C-Schritte und kontrolliere die Slicer-Vorschau. Bewerte nicht nur Stringing, sondern auch Brücken, Überhänge, Details, Oberfläche und Layerhaftung.
Die beste Temperatur ist der passende Kompromiss für dein Filament und deine Anwendung. Für ein dekoratives Modell kann ein kühlerer, sauberer Abschnitt gewinnen; für ein schnelles oder belastetes Funktionsteil kann eine etwas höhere Temperatur zuverlässiger sein.
Speichere das Ergebnis im Filamentprofil und kalibriere Flow, Pressure Advance, Retraction und maximalen Volumenstrom anschließend getrennt. So entsteht ein reproduzierbares Profil statt einer Sammlung zufälliger Einzelwerte.
