Du verwendest eine STLfile, wenn du ein 3D-Modell für den Druck vorbereitest. Das Format ist sehr beliebt, weil fast alle CAD-Programme es unterstützen. Viele Unternehmen setzen darauf, da die Anwendung einfach ist und der Export aus vielen Formaten gelingt.
|
Format |
Vorteile |
Nachteile |
|---|---|---|
|
Etabliert, weit verbreitet, leicht anwendbar, mit vielen Programmen erstellbar |
Große Datenmengen, keine Farben oder Texturen, nur Annäherung bei Kurven |
STLfile Grundlagen
Definition
Du nutzt eine STLfile, wenn du ein 3D-Modell für den Druck speichern oder übertragen möchtest. Das Format ist ein branchenübliches Datenübertragungsformat für den Austausch von 3D-Modellen. Eine STLfile beschreibt die Oberfläche eines Festkörpermodells durch viele kleine Dreiecke. Je komplexer das Modell, desto mehr Dreiecke werden verwendet.
|
Merkmal |
Beschreibung |
|---|---|
|
Datenübertragungsformat |
Austausch von 3D-Modellen |
|
Oberflächenannäherung |
Modelloberfläche wird durch Dreiecke angenähert |
|
Abhängigkeit von Komplexität |
Anzahl der Dreiecke variiert je nach Modell |
Ursprung
Die Geschichte der STLfile beginnt mit der Entwicklung der Stereolithografie.
- 1984: Charles 'Chuck' Hull erfindet die Stereolithografie.
- 1986: Das Patent für das Verfahren wird bewilligt.
- Die 3D Systems Corporation bringt den ersten kommerziellen 3D-Drucker auf den Markt und entwickelt das STL-Dateiformat als Standard für den 3D-Druck.
Aufbau
Eine STLfile besteht aus einer einfachen Struktur. Sie beschreibt die Oberfläche eines Modells als ein Netz aus Dreiecken. Du findest zwei Varianten: ASCII und Binär. Binäre STLfiles sind kleiner und laden schneller, deshalb nutzt du sie oft beim 3D-Druck.
|
Dateiformat |
Speicherbedarf |
Ladegeschwindigkeit |
Anwendung |
|---|---|---|---|
|
ASCII |
Größer |
Langsam |
Allgemeine Verwendung |
|
Binär |
Geringer |
Schnell |
3D-Druck, CAM bevorzugt |
Eine STLfile speichert keine Farben, Texturen oder Materialien. Sie enthält nur die Oberflächengeometrie des 3D-Objekts. Das macht sie ideal für den schnellen Prototypenbau, aber weniger geeignet für Modelle mit vielen Details oder speziellen Oberflächen.
Funktion und Anwendung
Tessellation
Die Geometrie eines 3D-Modells wird in einer STLfile durch viele kleine Dreiecke dargestellt. Dieser Vorgang heißt Tessellation. Du kannst dir das wie ein Mosaik vorstellen, das die Oberfläche deines Modells aus vielen kleinen Flächen zusammensetzt.
Die Tessellation ist ein wichtiger Prozess bei der Umwandlung von 3D-Modellen in STL-Dateien, da sie die 3D-Objekte in eine Sammlung von Flächen (in der Regel Dreiecken) zerlegt, die dann in der STL-Datei gespeichert werden. Diese Flächen repräsentieren die Oberfläche des 3D-Modells und ermöglichen es 3D-Druckern, die Geometrie des Objekts genau zu reproduzieren.
Die Anzahl und Größe der Dreiecke beeinflussen die Qualität und die Dateigröße. Viele kleine Dreiecke sorgen für eine glatte Oberfläche, erhöhen aber die Dateigröße. Weniger, größere Dreiecke machen die Datei kleiner, können aber zu sichtbaren Kanten führen. Du solltest daher immer eine gute Balance zwischen Detailgenauigkeit und Dateigröße wählen.
Erstellung
Um eine STLfile zu erstellen, gehst du in mehreren Schritten vor:
- Du modellierst dein Objekt in einer CAD-Software.
- Du exportierst das Modell als STLfile.
- Du nutzt eine Slicing-Software, um das Modell für den Druck vorzubereiten.
Viele Programme unterstützen den Export ins STL-Format. Zu den bekanntesten zählen:
- Blender
- Sketchup
- Sculptris
- OpenSCAD
- Autodesk Fusion
- Solid Works
Blender ist die bekannteste und mächtigste Open Source 3D-Software, und kann vom High Poly 3D-Rendering, über Games und Animationen bis zum 3D-Druck eigentlich alles.
OpenSCAD ist eine Open Source Software speziell zur Erstellung von 3D CAD Modellen, die sich prima für den 3D Druck eignet.

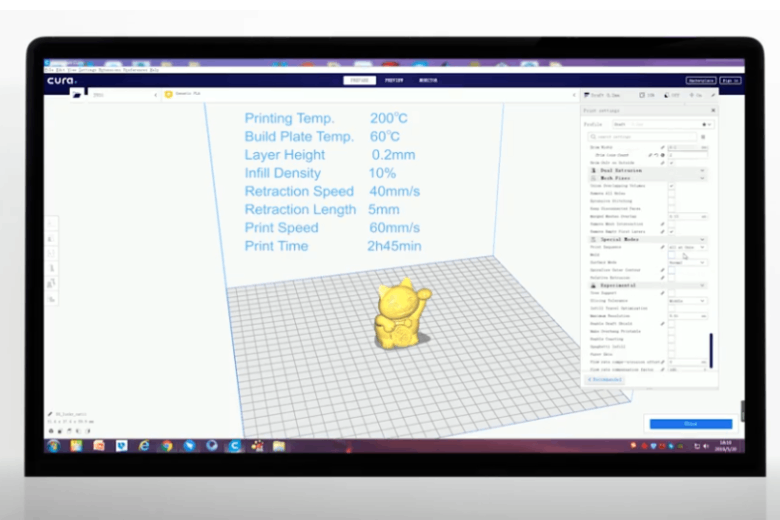

Nach dem Export lädst du die STLfile in eine Slicing-Software. Hier positionierst du das Modell im virtuellen Bauraum und stellst die Druckparameter ein. Dazu gehören Temperatur, Füllmenge und Stützstrukturen. Diese Einstellungen sind wichtig, damit dein 3D-Druck gelingt.
STLfile im 3D-Druck
Die STLfile ist das Standardformat für den 3D-Druck. Sie beschreibt die Oberfläche deines Modells als Netz aus Dreiecken. Der 3D-Drucker liest diese Informationen und baut das Objekt Schicht für Schicht auf. Die Qualität deiner STLfile beeinflusst direkt das Druckergebnis. Fehlerhafte oder grobe Dateien führen oft zu Problemen beim Druck.
Die Optimierung deiner STLfile ist entscheidend, um die Druckqualität zu verbessern und Fehler zu vermeiden. Du kannst spezielle Programme nutzen, um die Datei zu überprüfen. Achte darauf, dass das Modell „wasserdicht“ ist, also keine Löcher oder offene Flächen hat. Prüfe auch die Ausrichtung der Flächen und die Skalierung.
Vor- und Nachteile
Das STL-Format bietet dir viele Vorteile:
- Es ist weit verbreitet und mit fast allen CAD-Programmen kompatibel.
- Du kannst es einfach anwenden, auch mit kostenloser Software.
- Es eignet sich gut für einfache und schnelle Prototypen.
- Unternehmen profitieren davon, dass keine sensiblen Konstruktionsdaten enthalten sind.
Allerdings gibt es auch Nachteile:
- Das Format speichert keine Farben, Texturen oder Materialeigenschaften.
- Du kannst keine Konstruktionshistorie oder parametrische Modelle sichern.
- Hochauflösende Modelle führen zu sehr großen Dateien.
- Fehlerhafte STLfiles kommen häufig vor und müssen oft repariert werden.
Ein weiteres Problem bei STL ist die Häufigkeit von beschädigten Dateien. Wenn eine Datei fehlerhaft ist, was regelmäßig auf ein Problem bei der Konvertierung zurückzuführen ist, ist der Benutzer gezwungen, die Datei zu reparieren.
Alternativen
Neben der STLfile gibt es weitere Formate, die im professionellen 3D-Druck genutzt werden. Diese bieten oft zusätzliche Funktionen, wie das Speichern von Farben oder Materialien.
|
Format |
Vorteile |
Nachteile |
|---|---|---|
|
AMF |
Speichert Materialinformationen und Farben, bessere Kompressionsrate, präzisere Geometrieangaben |
Weniger verbreitet, nicht von allen Slicer-Programmen unterstützt |
|
3MF |
Speichert Farben, Materialien und Druckeinstellungen, kleinere Dateigröße, Open-Source-Format |
Noch nicht von allen 3D-Druckprogrammen unterstützt, weniger verbreitet als STL und OBJ |
|
STL |
Weit verbreitet, maximale Kompatibilität mit Drucksoftware |
Keine Farbinformationen oder Materialeigenschaften, eingeschränkte Funktionalität |
Das STL-Format bleibt trotzdem das meistgenutzte Format, weil es einfach und kompatibel ist. Für komplexere Modelle mit Farben oder speziellen Materialien solltest du aber Alternativen wie 3MF oder AMF in Betracht ziehen.
Du nutzt eine STLfile, um 3D-Modelle einfach und schnell für den Druck vorzubereiten. Sie bietet dir viele Vorteile, wie die Kompatibilität mit fast jeder 3D-Drucksoftware:
|
Vorteile der STL-Datei |
Nachteile der STL-Datei |
|---|---|
|
Weitverbreitet und kompatibel mit fast jeder 3D-Drucksoftware |
Keine Farbinformationen oder Materialeigenschaften speicherbar |
|
Einfacher und effizienter Dateiaufbau |
Begrenzte Detailtiefe durch Triangulation |
|
Gute Wahl für einfache Modelle und Prototypen |
N/A |
Tipp für Einsteiger:
Nutze einsteigerfreundliche Software mit diesen Funktionen:
- Intuitive Benutzeroberfläche
- Automatische Ausrichtung
- Wasserdichte Reparatur
- Digitale Bearbeitung
- Import & Export von STL, PLY, OBJ
FAQ
Was ist der Unterschied zwischen einer binären und einer ASCII STL-Datei?
Du speicherst binäre STL-Dateien schneller und platzsparender. ASCII STL-Dateien sind größer und lassen sich leichter lesen. Beide Formate enthalten dieselben Geometriedaten.
Kannst du Farben oder Texturen in einer STL-Datei speichern?
Du kannst keine Farben oder Texturen in einer STL-Datei speichern. Das Format enthält nur die Oberflächengeometrie deines Modells.
Wie reparierst du eine fehlerhafte STL-Datei?
Du nutzt spezielle Software wie Meshmixer oder Netfabb. Diese Programme erkennen und beheben Löcher, offene Flächen oder andere Fehler automatisch.
