Schichtversatz im 3D-Druck beheben: Ursachen und Lösungen

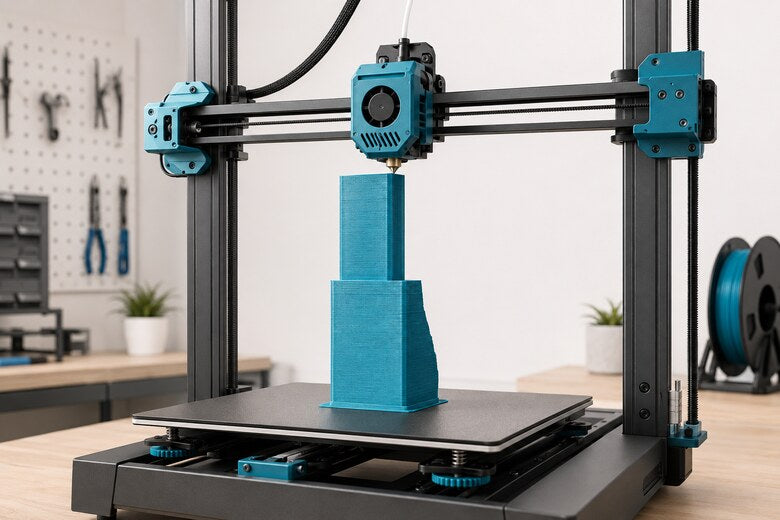

Ein Druck sieht zunächst sauber aus – und plötzlich ist der gesamte obere Bereich um einige Millimeter nach links oder rechts verschoben. Dieses Fehlerbild heißt Schichtversatz oder Layer Shift. Anders als ungleichmäßige Schichtlinien entsteht es meist nicht durch eine falsche Extrusionsmenge, sondern weil eine Bewegungsachse ihre tatsächliche Position verliert.

Die häufigsten Ursachen sind lockere oder falsch gespannte Zahnriemen, lose Riemenscheiben, mechanische Blockaden, Kollisionen mit dem Druckteil, zu aggressive Beschleunigungswerte oder überhitzte Motor- beziehungsweise Treiberelektronik. Mit einer systematischen Prüfung lässt sich die Ursache meist eingrenzen, ohne wahllos Slicer-Parameter zu verändern.

Was ist Schichtversatz?

Beim FDM-Druck berechnet die Firmware für jede Schicht eine genaue Position des Druckkopfs. Bei den meisten Geräten besitzen die X- und Y-Achsen jedoch keine Positionsrückmeldung. Überspringt ein Schrittmotor Schritte oder rutscht eine Riemenscheibe auf der Motorwelle, druckt die Maschine ab diesem Moment mit einer falschen Koordinate weiter.

Typisch ist deshalb eine abrupte, dauerhafte seitliche Verschiebung: Alle nachfolgenden Schichten bleiben gegenüber dem unteren Teil versetzt. Mehrere Versätze in dieselbe oder wechselnde Richtungen weisen auf wiederholte Schrittverluste oder Kollisionen hin.

Fehlerbild	Wahrscheinlicher Bereich
Ein einzelner harter Versatz, danach gerader Weiterdruck	Kollision, lockere Riemenscheibe oder kurzzeitige Blockade
Mehrere Versätze bei schnellen Bewegungen	Riemenspannung, Beschleunigung, Motorstrom oder Überhitzung
Nur das Modell bewegt sich, Linien bleiben relativ zum Bett korrekt	Schlechte Betthaftung oder lose Druckplatte
Allmähliches Schiefstehen ohne harte Stufe	Mechanische Geometrie, lose Baugruppe oder Modellverformung
Versatz immer ungefähr auf derselben Höhe	Kabelkontakt, Kollision, Führung oder temperaturabhängiges Problem

Vor der Fehlersuche: Achse und Zeitpunkt bestimmen

Markieren Sie am Drucker, wo vorne, hinten, links und rechts liegen. Vergleichen Sie die Verschiebungsrichtung am Modell mit der Bewegung der X- und Y-Achse. Bei einem Bettschubser bewegt die Y-Achse häufig das gesamte Druckbett; bei einem CoreXY-System arbeiten dagegen zwei Motoren und zwei Riemen gemeinsam für X und Y.

Notieren Sie außerdem:

• auf welcher Höhe der Versatz beginnt,
• ob ein Geräusch oder Schlag zu hören war,
• ob der Fehler bei demselben G-Code erneut auftritt,
• ob nur ein Modell oder die gesamte Druckplatte betroffen ist,
• welche Geschwindigkeit und Beschleunigung verwendet wurden.

Diese Informationen verhindern, dass mehrere Änderungen gleichzeitig vorgenommen werden. Testen Sie nach jeder Korrektur mit einem kleinen, hohen Modell.

1. Zahnriemen und Riemenscheiben prüfen

Schalten Sie den Drucker aus, ziehen Sie den Netzstecker und lassen Sie heiße Bauteile abkühlen. Prüfen Sie anschließend den vollständigen Riemenweg der betroffenen Achse.

Riemenspannung

Ein zu lockerer Zahnriemen kann bei schnellen Richtungswechseln über die Zähne springen. Ein zu strammer Riemen belastet Motorlager und Umlenkrollen, erhöht die Reibung und kann ebenfalls Schrittverluste begünstigen.

Der Riemen darf nicht durchhängen, sollte aber auch nicht wie eine Gitarrensaite gespannt werden. Verwenden Sie die vom Hersteller vorgesehene Spannmethode. Bei CoreXY-Druckern sollten die zusammenarbeitenden Riemen vergleichbar gespannt und korrekt parallel geführt sein.

Riemenzustand und Ausrichtung

Achten Sie auf:

• ausgefranste Kanten oder fehlende Zähne,
• schwarzen Gummiabrieb an Umlenkrollen,
• verdrehte Riemen,
• ständigen seitlichen Kontakt an Riemenscheiben,
• lockere Befestigungen am Schlitten.

Zahnriemen und Riemenscheiben müssen trocken bleiben. Öl oder Fett zieht Schmutz an und kann den Riemen beschädigen.

Madenschrauben der Riemenscheibe

Eine besonders häufig übersehene Ursache ist eine lose Riemenscheibe auf der Motorwelle. Halten Sie die Riemenscheibe vorsichtig fest und prüfen Sie, ob sie sich unabhängig von der Welle verdrehen lässt. Bei einer abgeflachten Motorwelle sollte eine Madenschraube entsprechend der Herstellerkonstruktion auf der flachen Seite sitzen.

Ziehen Sie Schrauben nur mit passendem Werkzeug und dem vorgesehenen Drehmoment an. Eine beschädigte Schraube oder ein ausgeweitetes Gewinde muss ersetzt werden.

2. Führungen, Rollen und mechanische Blockaden kontrollieren

Bewegen Sie die betroffene Achse bei ausgeschaltetem Drucker langsam über den gesamten zulässigen Weg. Die Bewegung sollte gleichmäßig sein. Spürbare Rastpunkte, Kratzen, stark wechselnder Widerstand oder Spiel weisen auf ein mechanisches Problem hin.

Prüfen Sie je nach Bauart:

• V-Rollen: keine Flachstellen, Risse oder übermäßig fest eingestellten Exzentermuttern;
• Linearführungen: sauber, korrekt montiert und nur mit dem freigegebenen Schmierstoff sparsam geschmiert;
• Rundwellen: frei von Schmutz, Korrosion und tiefen Kratzern;
• Umlenkrollen: frei drehbar, ohne seitliches Verkanten;
• Rahmen: fest verschraubt und rechtwinklig montiert.

Wenn eine Achse an einer bestimmten Position schwergängig wird, suchen Sie dort nach Kabeln, Schlauchführungen, Schraubenköpfen oder Anbauteilen, die in den Bewegungsraum ragen.

3. Kollision zwischen Düse und Druckteil verhindern

Eine Düse kann an einer hochgebogenen Ecke, einem Materialklumpen, einer stark aufgewölbten Infill-Linie oder einer schlecht abgestützten Überhangkante hängen bleiben. Der Motor versucht weiterzufahren, verliert Schritte und der restliche Druck wird versetzt.

Hinweise auf eine Kollision

• Kratz- oder Klopfgeräusche kurz vor dem Versatz,
• sichtbare Schleifspuren auf der Oberfläche,
• Warping an einer Ecke,
• Materialansammlungen an Düse oder Hotend,
• Versatz bei dichten Infill-Kreuzungen,
• der Fehler tritt bei derselben Modellhöhe erneut auf.

Geeignete Gegenmaßnahmen

• Verbessern Sie die Betthaftung und reduzieren Sie Warping.
• Prüfen Sie Fluss, Temperatur und Infill-Muster, wenn Material sichtbar übersteht.
• Reinigen Sie die Düsenaußenseite nach Herstellerangabe.
• Verwenden Sie Z-Hop nur gezielt. Es kann Kontakte vermeiden, erhöht aber Bewegungszeit und Stringing-Risiko.
• Reduzieren Sie unnötige Fahrbewegungen über bereits gedruckte Bereiche.
• Stabilisieren Sie hohe, schmale Modelle mit guter Auflagefläche oder geeignetem Brim.

Z-Hop darf eine mechanische oder extrusionsbedingte Ursache nicht verdecken. Wenn die Düse dauerhaft über Materialberge fährt, muss zuerst geklärt werden, warum diese entstehen.

4. Druckplatte, Modell und bewegte Masse sichern

Nicht jeder scheinbare Layer Shift ist ein Positionsverlust der Achse. Wenn sich die flexible Druckplatte auf ihrer Basis verschiebt oder das Modell seine Haftung verliert, wandert das Bauteil relativ zur Düse.

Kontrollieren Sie:

• ob die Druckplatte korrekt aufliegt und nicht auf Filamentresten sitzt,
• ob Klammern oder magnetische Befestigung sicher halten,
• ob das Modell ausreichend Kontaktfläche besitzt,
• ob die erste Schicht gleichmäßig ist,
• ob sich schwere Glasplatten bei hoher Beschleunigung bewegen können.

Bei Bettschubsern bewegt der Y-Motor nicht nur das Modell, sondern auch das Druckbett. Eine schwere Platte oder ein schweres Bauteil erfordert daher oft niedrigere Beschleunigungswerte als ein leichter Aufbau.

5. Geschwindigkeit und Beschleunigung sinnvoll reduzieren

Hohe Druckgeschwindigkeit allein ist nicht immer das Problem. Besonders kritisch sind Beschleunigung, schnelle Richtungswechsel und hohe Travel-Geschwindigkeit. Sie erzeugen Drehmomentspitzen, bei denen ein Motor Schritte verlieren kann.

Wenn die Mechanik geprüft ist, erstellen Sie ein Testprofil mit moderaten Werten:

• reduzieren Sie zuerst Beschleunigung und Travel-Geschwindigkeit,
• senken Sie danach bei Bedarf die Druckgeschwindigkeit,
• ändern Sie nur einen Bereich gleichzeitig,
• vergleichen Sie denselben Testdruck.

Eine Halbierung aller Geschwindigkeiten kann den Fehler zwar verbergen, liefert aber keine klare Diagnose. Ziel ist es, den konkreten Grenzwert beziehungsweise die mechanische Ursache zu finden.

Input Shaping reduziert Resonanzartefakte, erhöht jedoch nicht automatisch das verfügbare Motordrehmoment. Ein Drucker kann trotz gutem Input Shaping Schritte verlieren, wenn Beschleunigung, Riemenspannung oder Reibung nicht passen.

6. Motoren, Treiber und Kühlung prüfen

Wird ein Schrittmotor oder Motortreiber zu heiß, kann das System vorübergehend Drehmoment verlieren oder den Treiber schützen. Der Fehler zeigt sich dann häufig erst nach längerer Druckzeit.

Prüfen Sie ohne Eingriff in Netzspannungsbereiche:

• ob Lüftungsschlitze und Elektroniklüfter frei sind,
• ob der Elektroniklüfter zuverlässig anläuft,
• ob die Umgebungstemperatur ungewöhnlich hoch ist,
• ob Motorstecker und sichtbare Kabel fest und unbeschädigt sind,
• ob ein geschlossener Bauraum die Elektronik stärker erwärmt als vorgesehen.

Motoren können im Betrieb deutlich warm werden. Eine Bewertung nur mit der Hand ist unzuverlässig. Ändern Sie Motorstrom, Treiberparameter oder Firmwarewerte nur nach dokumentierter Herstellervorgabe. Zu wenig Strom reduziert das Drehmoment; zu viel Strom erhöht Temperatur und kann Motor, Treiber oder Mechanik belasten.

Bei verbrannten Steckern, beschädigter Isolation, wiederkehrenden Treiberfehlern oder Aussetzern muss der Drucker ausgeschaltet und fachgerecht geprüft werden.

7. Kabel, Filamentschlauch und Spule kontrollieren

Ein Kabelbündel oder PTFE-Schlauch kann in einer bestimmten Höhe am Rahmen hängen bleiben. Auch eine schwergängige Filamentspule kann am Werkzeugkopf ziehen, besonders bei Direct-Drive-Systemen mit ungünstiger Zuführung.

Fahren Sie den Werkzeugkopf vorsichtig zu allen Ecken und bei einem hohen Aufbau auch durch den relevanten Z-Bereich. Achten Sie darauf, dass:

• Kabelketten frei laufen,
• Kabel nicht an Profilkanten scheuern,
• der Schlauch keinen harten Zug auf den Druckkopf ausübt,
• die Filamentspule leichtgängig abrollt,
• Zubehör und Kamerahalter außerhalb des Bewegungsraums bleiben.

CoreXY: Besonderheiten bei der Fehlersuche

Bei CoreXY-Druckern entstehen X- und Y-Bewegungen durch das Zusammenspiel zweier Motoren und Riemen. Ein Problem an nur einem Riemen kann deshalb als diagonale oder schwer zuzuordnende Verschiebung erscheinen.

Prüfen Sie insbesondere:

• vergleichbare Riemenspannung,
• korrekten Riemenverlauf nach der Geräteanleitung,
• parallel laufende Riemenebenen,
• alle Umlenkrollen und Riemenscheiben,
• beide Motorstecker und beide Motoren.

Verändern Sie nicht wahllos einzelne Riemenlängen. Ein falsch eingestelltes CoreXY-System kann den Gantry verziehen und zusätzliche Maßfehler erzeugen.

Systematischer Diagnoseablauf

1. Druck stoppen: Bei wiederholtem Schlagen, blockierter Achse oder losen Teilen nicht weiterdrucken.
2. Fehler dokumentieren: Richtung, Höhe, Geräusch und verwendete Einstellungen notieren.
3. Modell und Platte prüfen: Hat sich nur das Bauteil oder die gesamte Platte bewegt?
4. Riemen und Riemenscheiben prüfen: Spannung, Schäden, Ausrichtung und Madenschrauben kontrollieren.
5. Achse manuell bewegen: Über den gesamten Weg nach Blockaden, Spiel und ungleichmäßiger Reibung suchen.
6. Kollisionen ausschließen: Warping, Materialklumpen, Infill, Kabel und Zubehör kontrollieren.
7. Kühlung prüfen: Lüfter und Luftwege der Elektronik kontrollieren.
8. Konservatives Testprofil verwenden: Beschleunigung und Travel-Geschwindigkeit reduzieren.
9. Kleines Testmodell drucken: Nicht sofort einen langen Produktionsdruck wiederholen.
10. Nur eine Änderung pro Test: Ergebnis dokumentieren und erst dann weiter anpassen.

Wann ist der Slicer verantwortlich?

Ein beschädigter G-Code, ein falsches Druckerprofil oder ungeeignete Bewegungsgrenzen können einen Versatz begünstigen. Häufiger liegt die eigentliche Ursache jedoch in Mechanik, Kollision oder Stromversorgung.

Prüfen Sie den Slicer, wenn:

• der Versatz mit derselben Datei immer exakt an derselben Stelle auftritt,
• andere Modelle mit vergleichbarer Höhe problemlos drucken,
• kürzlich Start-G-Code, Firmwaregrenzen oder Druckerprofil geändert wurden,
• die Vorschau ungewöhnliche Fahrbewegungen zeigt.

Schneiden Sie das Modell neu, speichern Sie auf einem zuverlässigen Datenträger und kontrollieren Sie das Druckerprofil. Drucken Sie fremden G-Code nicht ungeprüft, da er maschinenspezifische Bewegungs- und Temperaturbefehle enthalten kann.

Häufige Fehler bei der Reparatur

• Riemen maximal spannen: Zu hohe Spannung erhöht Lagerlast und Reibung.
• Zahnriemen schmieren: Riemen und Riemenscheiben müssen trocken bleiben.
• Sofort den Motorstrom erhöhen: Das kann Überhitzung verursachen und verdeckt mechanische Probleme.
• Alle Geschwindigkeiten stark reduzieren: Der Druck gelingt vielleicht, die Ursache bleibt jedoch unbekannt.
• Nur den Slicer ändern: Lose Riemenscheiben und blockierte Rollen lassen sich nicht mit Software reparieren.
• Mehrere Änderungen gleichzeitig: Danach ist nicht erkennbar, welche Maßnahme geholfen hat.

Checkliste vor dem nächsten langen Druck

• Riemen sind unbeschädigt, ausgerichtet und angemessen gespannt.
• Riemenscheiben sitzen fest auf den Motorwellen.
• Alle Achsen laufen über den gesamten Weg gleichmäßig.
• Druckplatte und Modell können sich nicht verschieben.
• Kabel, Schlauch und Spule behindern keine Bewegung.
• Düse und Hotend sind frei von Materialklumpen.
• Elektroniklüfter und Lüftungsöffnungen sind sauber.
• Geschwindigkeit und Beschleunigung passen zur bewegten Masse.
• Ein kleiner Testdruck wurde ohne Versatz abgeschlossen.

Eine regelmäßige Wartung des 3D-Druckers hilft, lockere Befestigungen, Abrieb und schwergängige Bewegungen zu erkennen, bevor sie einen langen Druck zerstören.

Häufig gestellte Fragen

Kann ein lockerer Zahnriemen Schichtversatz verursachen?

Ja. Ein zu lockerer Riemen kann bei schnellen Richtungswechseln Zähne überspringen. Auch ein zu strammer Riemen kann durch erhöhte Reibung und Lagerbelastung problematisch sein. Stellen Sie die Spannung nach Herstellervorgabe ein.

Warum tritt der Layer Shift erst nach mehreren Stunden auf?

Mögliche Ursachen sind eine temperaturabhängige Überhitzung von Motor oder Treiber, eine Kollision in einer bestimmten Modellhöhe, ein Kabel, das erst oben hängen bleibt, oder ein Bauteil, das sich mit zunehmender Höhe verzieht.

Hilft Z-Hop gegen Schichtversatz?

Z-Hop kann Kontakte während Fahrbewegungen reduzieren. Es behebt jedoch weder lockere Riemenscheiben noch Materialberge, schlechte Betthaftung oder mechanische Blockaden. Verwenden Sie es als gezielte Ergänzung, nicht als Ersatz für die Ursachenprüfung.

Sollte ich für mehr Motorkraft den Strom erhöhen?

Nicht ohne dokumentierte Vorgabe. Falscher Motorstrom kann Überhitzung, Aussetzer oder Schäden verursachen. Prüfen Sie zuerst Mechanik, Riemen, Kühlung und realistische Bewegungswerte.

Warum verschiebt sich der Druck immer in dieselbe Richtung?

Das weist häufig auf ein Problem der entsprechenden Achse hin, etwa eine lockere Riemenscheibe, einen Riemensprung oder eine wiederkehrende Kollision. Bei CoreXY-Systemen muss der gesamte Riemenpfad beider Motoren betrachtet werden.

Kann eine lose Druckplatte wie ein Layer Shift aussehen?

Ja. Wenn sich Platte oder Modell bewegen, verschiebt sich das Druckteil relativ zur Düse, obwohl die Motoren ihre Position nicht verloren haben. Prüfen Sie deshalb Befestigung und Betthaftung immer vor Änderungen an der Elektronik.

Fazit

Schichtversatz ist meist ein Positionsverlust der X- oder Y-Achse. Beginnen Sie mit den einfachen, häufigen Ursachen: Druckplatte und Modell sichern, Zahnriemen und Riemenscheiben prüfen, Achsen über den gesamten Weg bewegen und Kollisionen ausschließen.

Erst wenn die Mechanik zuverlässig arbeitet, sollten Geschwindigkeit, Beschleunigung, Kühlung und elektrische Parameter untersucht werden. Eine Änderung pro Test und ein kleines, hohes Prüfmodell führen deutlich schneller zur Ursache als wahlloses Nachjustieren.
