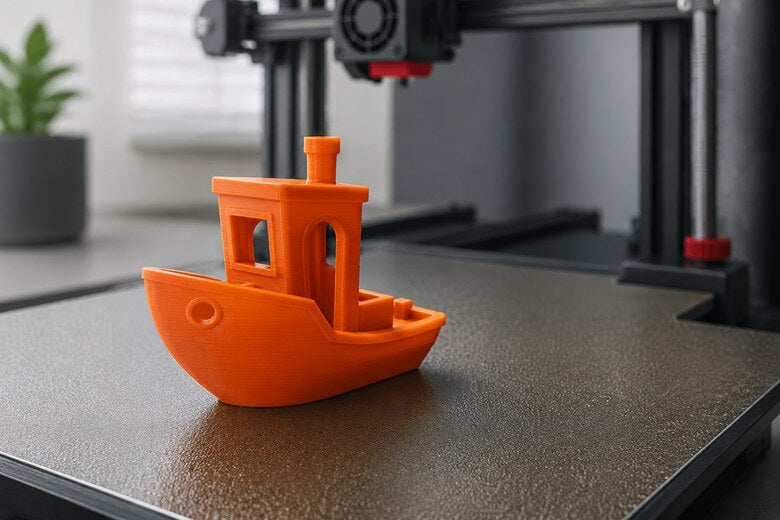

Fast jeder, der mit dem FDM-3D-Druck beginnt, begegnet irgendwann dem kleinen Testboot 3DBenchy. Es ist schnell gedruckt, leicht wiederzuerkennen und enthält auf wenig Raum viele anspruchsvolle Formen: Rundungen, Überhänge, Brücken, kleine Öffnungen, scharfe Kanten und feine Schrift.
Ein fertiges Benchy ist deshalb mehr als ein hübsches Modell. Es kann Hinweise auf Kühlung, Materialfluss, erste Schicht, Bewegungsdynamik und Maßhaltigkeit geben. Entscheidend ist jedoch, die sichtbaren Spuren richtig einzuordnen. Nicht jede Linie bedeutet eine falsch kalibrierte Achse, und nicht jeder kleine Oberflächenfehler rechtfertigt zehn neue Einstellungen.
Dieser Leitfaden zeigt, wie du ein 3DBenchy als vergleichbaren Ausgangstest druckst, welche Bereiche du untersuchen solltest und welcher gezielte Folgetest zu einem bestimmten Fehlerbild passt.
Was prüft ein 3DBenchy?
Das Modell wurde als kompakter Test für 3D-Drucker entwickelt. Seine Geometrie beansprucht mehrere Fähigkeiten gleichzeitig:
- gleichmäßige Extrusion an langen und kurzen Bahnen,
- saubere Kühlung an Bug, Dach und kleinen Details,
- Bridging über den offenen Kabinenbereichen,
- Überhänge an der gebogenen Außenhaut,
- präzise runde und rechteckige Öffnungen,
- lesbare kleine Schrift auf der Unterseite und am Heck,
- stabile Bewegung ohne Ringing oder Schichtversatz,
- annähernd korrekte Außenmaße.
Ein Benchy ist damit ein guter Gesamtcheck. Es ersetzt aber keinen einzelnen Kalibrierungstest. Wenn du beispielsweise einen auffälligen Materialfluss vermutest, ist ein Flow-Test genauer. Bei Maßproblemen sind Kalibrierwürfel, Bohrungslehren oder ein echtes Funktionsbauteil oft aussagekräftiger.
So druckst du einen vergleichbaren Ausgangstest
Nutze möglichst die offizielle Modelldatei und verändere den Maßstab nicht. Für den ersten Test sollte das Modell in seiner vorgesehenen Orientierung mit dem flachen Boden auf dem Druckbett stehen.
| Einstellung | Sinnvoller Ausgangspunkt | Warum? |
|---|---|---|
| Maßstab | 100 % | Nur so lassen sich Abmessungen sinnvoll mit der Referenz vergleichen. |
| Schichthöhe | 0,20 mm bei 0,4-mm-Düse | Guter Kompromiss aus Druckzeit, Details und Vergleichbarkeit. |
| Wände | 2–3 Wandlinien | Erzeugt eine stabile Hülle, ohne Fehler vollständig zu verdecken. |
| Infill | 10–15 % | Für das kleine Testmodell normalerweise ausreichend. |
| Support | Aus | Überhänge und Brücken sollen die Fähigkeiten des Druckers zeigen. |
| Raft | Aus | Die Unterseite und erste Schicht sollen direkt beurteilt werden. |
| Materialprofil | Bewährtes Standardprofil | Ein Baseline-Test sollte nicht mit gleichzeitig experimentellen Werten starten. |
Ein kurzer Skirt ist erlaubt, um die Düse vorzubereiten. Ein Brim verändert zwar nicht die oberen Bereiche, verdeckt aber Teile der Außenkante der ersten Schicht. Verwende ihn für einen Vergleichstest deshalb nur, wenn dein Drucker das Modell sonst nicht zuverlässig hält.
Notiere Filament, Düsendurchmesser, Schichthöhe, Temperatur, Geschwindigkeit und Kühlung. Ohne diese Angaben kannst du zwei Benchys später kaum sinnvoll vergleichen.
Die wichtigsten Prüfzonen am Testboot
Prüfe das Modell immer in derselben Reihenfolge: zuerst Unterseite und erste Schicht, dann Rumpf, Bug, Kabine, Dach, Schornstein und schließlich die kleinen Beschriftungen. So vermeidest du, dass ein auffälliger Fehler alle anderen Beobachtungen überlagert.
1. Unterseite und erste Schicht
Die Unterseite zeigt, wie gleichmäßig der Abstand zwischen Düse und Druckbett war. Die eingeprägte Schrift sollte grundsätzlich erkennbar sein, ohne dass einzelne Bahnen lose nebeneinander liegen.
Düse zu hoch
- Zwischen den Linien sind sichtbare Lücken.
- Die Schrift wirkt unvollständig.
- Einzelne Bahnen lassen sich leicht voneinander lösen.
- Der Rand haftet nur schwach.
Reinige zunächst das Druckbett und prüfe anschließend Z-Offset und Nivellierung. Eine Anleitung dazu bietet der Beitrag 3D-Druckbett nivellieren: Erste Schicht retten.
Düse zu nah
- Die Linien sind extrem flach oder durchsichtig.
- Material wird seitlich aufgeworfen.
- Die Unterseitenschrift läuft zu.
- Der Boden oder die Außenkante wirkt verbreitert.
Eine stark gequetschte erste Schicht kann außerdem einen Elefantenfuß erzeugen. Ändere den Z-Offset nur in kleinen Schritten und kontrolliere danach erneut die gesamte erste Schicht.
2. Rumpf und Bug
Die große gebogene Außenhaut macht ungleichmäßige Extrusion, mechanische Schwingungen und wechselnde Kühlbedingungen gut sichtbar. Ein solides Ergebnis besitzt gleichmäßige Schichtlinien, einen klaren Bug und keine abrupten horizontalen Versätze.
| Beobachtung | Mögliche Ursache | Nächster sinnvoller Check |
|---|---|---|
| Wellen direkt hinter Kanten | Ringing oder Ghosting durch Bewegung und Resonanz | Mechanik prüfen, Beschleunigung vergleichen, Input Shaping kontrollieren |
| Regelmäßige horizontale Bänder | Z-Führung, Extrusionsschwankungen oder Filament | Achse langsam prüfen, Spule und Materialfluss beobachten |
| Plötzlicher seitlicher Versatz | Schrittverlust, loser Riemen oder Kollision | Riemen, Riemenscheiben und freien Bewegungsweg prüfen |
| Raue, hochgezogene Bugkante | Zu wenig Kühlung, zu hohe Temperatur oder zu hohe Geschwindigkeit | Kleinen Überhangtest drucken und jeweils nur einen Wert ändern |
| Unterkante hebt sich vom Bett | Warping oder unzureichende erste Schicht | Bett reinigen, Temperatur, Zugluft und Z-Offset prüfen |
Die bekannte Benchy-Rumpflinie
Viele Benchys zeigen ungefähr auf Höhe des Decks eine horizontale Linie. Diese sogenannte Hull Line kann selbst auf gut eingestellten Druckern auftreten. An dieser Stelle ändert sich die Geometrie des Modells deutlich: Druckdauer pro Schicht, Wandverlauf, Füllstruktur und Abkühlzeit wechseln gleichzeitig.
Behandle eine einzelne Linie an genau dieser Stelle daher nicht automatisch als Beweis für Z-Wobble oder eine falsch kalibrierte Achse. Prüfe zuerst, ob das Muster auch bei anderen Modellen und auf anderen Höhen wiederkehrt. Nur ein reproduzierbarer Fehler über verschiedene Geometrien hinweg deutet stärker auf ein mechanisches Problem hin.
3. Kabinenfenster, Türen und Dach
Die runden und rechteckigen Öffnungen testen Überhänge, Richtungswechsel und kurze Extrusionsbahnen. Die Oberseiten der Öffnungen werden zunehmend in die Luft gedruckt und benötigen deshalb passende Kühlung.
Achte auf folgende Merkmale:
- Runde Fenster sollten nicht deutlich oval oder unten ausgebeult sein.
- Die oberen Bögen sollten nicht stark nach innen hängen.
- Rechteckige Öffnungen sollten klare Ecken besitzen.
- Unter dem Dach sollten Brückenbahnen möglichst gerade verlaufen.
- Die Dachkante sollte weder hochrollen noch dicke Materialwülste bilden.
Durchhängende Brücken können von zu hoher Temperatur, zu wenig Bauteilkühlung, ungeeigneter Bridge-Geschwindigkeit oder falschem Bridge-Flow stammen. Nimm das Benchy als Hinweis und bestätige die Ursache anschließend mit einem kurzen Brückentest. Weitere Grundlagen erklärt Überhänge und Brücken sauber drucken.
4. Schornstein und kleine Details
Der Schornstein besteht aus vielen sehr kurzen Schichten. Hier zeigt sich, ob jede Lage genug Zeit zum Abkühlen erhält. Bei zu hoher Temperatur oder zu kurzer Mindestschichtzeit kann der Kunststoff weich bleiben und die Form verschmieren.
Typische Hinweise sind:
- ein ovaler statt runder Schornstein,
- eine geschmolzen wirkende Oberkante,
- kleine Blobs an derselben Seite jeder Schicht,
- sichtbare Lücken bei zu geringem Materialfluss,
- unruhige Oberfläche durch zu schnelles Drucken kleiner Konturen.
Prüfe bei Überhitzung die Mindestschichtzeit und die Geschwindigkeit für kleine Außenwände. Verändere die Düsentemperatur erst, wenn das verwendete Filament grundsätzlich trocken ist und mit dem Profil zuverlässig extrudiert.
5. Stringing, Blobs und Z-Naht
Feine Fäden zwischen Kabinenöffnungen sind ein Hinweis auf Stringing. Häufige Ursachen sind feuchtes Filament, zu hohe Temperatur, ungeeignete Retraktion oder langsame Travel-Bewegungen.
Ein einzelner vertikaler Streifen aus kleinen Punkten ist dagegen oft die Z-Naht. Sie entsteht dort, wo eine Außenwand beginnt und endet. Das ist nicht dasselbe wie zufällig verteilte Blobs. Prüfe die Nahtposition in der Slicer-Vorschau, bevor du Retraktion oder Flow veränderst. Der Leitfaden 3D-Druck Z-Naht verstecken zeigt die wichtigsten Einstellungen.
Bei feuchtem Material können sich zusätzlich unregelmäßige kleine Lücken, raue Stellen oder knisternde Extrusion zeigen. Trockne das Filament nach den Herstellerangaben und wiederhole denselben Test, bevor du mehrere Slicer-Werte anpasst.
6. Maße richtig kontrollieren
Das offizielle Modell besitzt bei 100 % Skalierung ungefähr folgende Gesamtmaße:
- Länge: 60,00 mm
- Breite: 31,00 mm
- Höhe: 48,00 mm
Miss erst, wenn das Modell vollständig abgekühlt ist. Setze den Messschieber rechtwinklig an und übe nur leichten Druck aus. Flexible Kunststoffflächen können sich sonst verformen.
Eine einzelne Abweichung sagt noch nicht, welcher Parameter falsch ist. Außenmaße werden unter anderem von Linienbreite, Materialfluss, Schrumpfung, Elefantenfuß, Temperatur und Slicer-Kompensation beeinflusst.
Verändere nicht sofort die Steps-per-mm der X- oder Y-Achse, nur weil ein Benchy einige Zehntelmillimeter abweicht. Bei modernen Druckern ist die mechanische Wegstrecke normalerweise fest definiert. Prüfe zunächst Flow, Außenwandgeschwindigkeit, Materialschrumpfung und XY-Kompensation mit einem dafür vorgesehenen Maßtest.
Fehlerbild zu Maßnahme: schnelle Übersicht
| Fehler am Benchy | Zuerst prüfen | Geeigneter Folgetest |
|---|---|---|
| Unterseite mit Lücken | Bett sauber, Z-Offset, Bed Mesh | Großer Erste-Schicht-Test |
| Aufgeworfene oder breite Unterkante | Z-Offset und Betttemperatur | Elefantenfuß- oder Maßtest |
| Fäden zwischen Fenstern | Filamentfeuchte und Temperatur | Temperatur- und Retraktionstest |
| Bug hängt durch | Kühlung, Temperatur, Geschwindigkeit | Überhangtest |
| Dachbrücke hängt | Bridge-Speed, Kühlung und Bridge-Flow | Brückentest mit mehreren Spannweiten |
| Wellen nach Kanten | Mechanik, Beschleunigung, Resonanz | Ringing-Test oder Input-Shaping-Messung |
| Plötzlicher Schichtversatz | Riemen, Riemenscheiben, Kollision | Hohes, kleines Testmodell |
| Schornstein wirkt geschmolzen | Mindestschichtzeit und Kühlung | Kleinteile-Kühltest |
| Außenmaße abweichend | Flow, Schrumpfung, XY-Kompensation | Kalibrierkörper oder Passungslehre |
Was ein Benchy nicht zuverlässig kalibriert
Ein Benchy kombiniert viele Geometrien. Das macht es als schnellen Überblick nützlich, erschwert aber die eindeutige Zuordnung einzelner Ursachen.
Verwende gezielte Tests für:
- maximalen Volumenstrom: stufenweise Flow-Testgeometrie,
- Pressure Advance: Linie, Tower oder Pattern des verwendeten Slicers,
- Input Shaping: Resonanzmessung oder definierter Ringing-Test,
- Retraktion: mehrere getrennte Türme mit kontrollierten Travel-Bewegungen,
- Bohrungen und Passungen: Maßlehre mit mehreren Durchmessern und Spalten,
- erste Schicht: flacher Test über mehrere Bereiche des Druckbetts.
Das Testboot zeigt dir, wo du genauer hinschauen solltest. Der spezialisierte Folgetest zeigt anschließend, welche Einstellung tatsächlich geändert werden muss.
Systematischer Verbesserungsablauf
- Offizielle Datei mit einem bekannten Standardprofil slicen.
- Alle wichtigen Einstellungen und das verwendete Filament notieren.
- Benchy ohne Support und Raft drucken.
- Unterseite, Rumpf, Öffnungen, Dach und kleine Details nacheinander prüfen.
- Nur das deutlichste Fehlerbild auswählen.
- Eine wahrscheinliche Ursache mit einem gezielten Test bestätigen.
- Nur eine zusammengehörige Einstellung ändern.
- Den kleinen Folgetest wiederholen.
- Erst danach ein zweites Benchy als Gesamtvergleich drucken.
Bewahre erfolgreiche Testboote mit Datum und Profilnamen auf. Ein späteres Benchy lässt sich dadurch mit einem echten Ausgangszustand vergleichen, statt nur mit der Erinnerung.
Häufige Fehler beim Benchy-Tuning
- Unterschiedliche Profile vergleichen: Material, Schichthöhe und Geschwindigkeit müssen dokumentiert sein.
- Ein Speed-Benchy als Qualitätsreferenz verwenden: Extrem kurze Druckzeiten setzen andere Prioritäten als ein sauberer Baseline-Test.
- Alle Einstellungen gleichzeitig ändern: Danach ist die wirksame Ursache nicht mehr erkennbar.
- Nur Fotos vergleichen: Beleuchtung und Blickwinkel können Layerlinien stark verändern.
- Messschieber zu fest schließen: Dünne Kunststoffbereiche werden zusammengedrückt.
- Jede Rumpflinie als Z-Wobble behandeln: Die Geometrieänderung am Deck kann selbst eine sichtbare Linie erzeugen.
- Perfektion am Benchy überbewerten: Entscheidend ist, ob deine tatsächlichen Bauteile die gewünschte Funktion und Qualität erreichen.
FAQ
Muss ein 3DBenchy ohne Support gedruckt werden?
Für einen aussagekräftigen Standardtest ja. Das Modell ist dafür ausgelegt, Überhänge und Brücken ohne Stützstruktur zu prüfen. Support würde genau diese Prüfzonen verdecken.
Welche Schichthöhe eignet sich für den ersten Test?
Bei einer 0,4-mm-Düse ist 0,20 mm ein gut vergleichbarer Ausgangspunkt. Für andere Düsendurchmesser solltest du ein passendes, bewährtes Profil verwenden und die verwendete Schichthöhe dokumentieren.
Warum hat mein Benchy eine Linie am Rumpf?
Eine Linie ungefähr auf Höhe des Decks kann durch die starke Änderung von Geometrie, Schichtzeit und innerer Struktur entstehen. Wenn horizontale Bänder regelmäßig über das ganze Modell oder auch bei anderen Teilen auftreten, solltest du zusätzlich Z-Führung und Extrusion prüfen.
Warum sind die Fenster oben unsauber?
Die obere Rundung wird zunehmend als Überhang gedruckt. Zu hohe Temperatur, unzureichende Kühlung oder zu hohe Geschwindigkeit können die Bahnen absacken lassen. Bestätige das Ergebnis mit einem gezielten Überhangtest.
Sollte ich nach jedem Profilwechsel ein Benchy drucken?
Nicht zwingend. Bei einer neuen Materialart oder einer größeren Änderung kann ein Benchy als Gesamtcheck sinnvoll sein. Für kleine Anpassungen ist ein kürzerer, gezielter Test meist sparsamer.
Kann ich mit dem Benchy die Steps-per-mm kalibrieren?
Es eignet sich zur groben Maßkontrolle, aber nicht als alleinige Grundlage für eine Änderung der Achsschritte. Außenmaße hängen auch von Flow, Linienbreite, Materialschrumpfung und Slicer-Kompensation ab.
Ist ein sehr schnelles Benchy automatisch ein guter Druck?
Nein. Ein Speed-Benchy demonstriert vor allem Durchsatz und Bewegungsleistung. Für einen Qualitätsvergleich müssen Profil, Material, Düse, Schichthöhe und Bewertungskriterien vergleichbar sein.
Fazit
Ein 3DBenchy ist eine kompakte Diagnoseübersicht: Die Unterseite zeigt die erste Schicht, der Rumpf macht Extrusions- und Bewegungsartefakte sichtbar, Bug und Dach fordern Kühlung und Bridging, während Schornstein und Schrift kleine Details prüfen.
Der größte Nutzen entsteht nicht durch das hundertste Testboot, sondern durch einen kontrollierten Ablauf. Drucke zunächst eine dokumentierte Baseline, untersuche die Bereiche systematisch und bestätige das auffälligste Problem mit einem spezialisierten Test.
Ändere anschließend nur einen zusammenhängenden Parameter und vergleiche erneut. So wird das kleine Boot zu einem praktischen Diagnosewerkzeug, ohne dass du funktionierende Druckerprofile durch wahlloses Tuning verschlechterst.
