Schichten lösen sich beim 3D-Druck: Schichthaftung verbessern

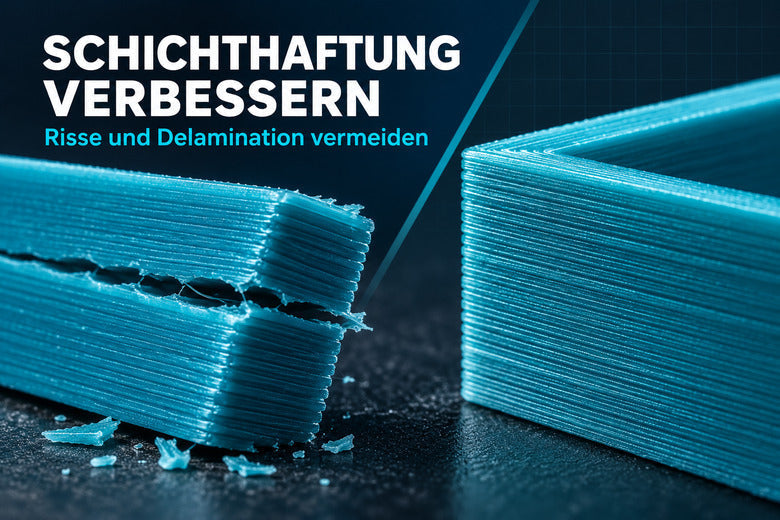

FDM-Bauteil mit Delamination und gut verbundenen Schichten

Ein 3D-Druck kann von außen sauber aussehen und trotzdem entlang einzelner Schichten auseinanderbrechen. Manchmal entsteht bereits während des Drucks ein sichtbarer Riss. In anderen Fällen zeigt sich die Schwachstelle erst, wenn das fertige Teil leicht gebogen, verschraubt oder belastet wird.

Dieses Problem wird als schlechte Schichthaftung, Layer Separation oder Delamination bezeichnet. Die häufigsten Ursachen sind eine ungeeignete Düsentemperatur, zu starke Kühlung, Zugluft, ungleichmäßige Extrusion oder eine ungünstige Druckausrichtung.

In diesem Leitfaden erfährst du, wie du echte Schichttrennung von ähnlichen Fehlern unterscheidest und die Ursache Schritt für Schritt eingrenzt. Die Einstellungen bleiben bewusst praxisnah: Verwende immer das Profil und den Temperaturbereich deines konkreten Filaments als Ausgangspunkt.

Was bedeutet Schichthaftung?

Beim FDM-Druck legt die Düse eine warme Kunststoffbahn auf die bereits gedruckte Schicht. Die neue Bahn muss die Oberfläche darunter ausreichend erwärmen und berühren, damit sich beide Schichten verbinden.

Ist die neue Bahn zu kalt, enthält sie zu wenig Material oder wird sie sofort stark abgekühlt, bleibt die Verbindung schwach. Beim weiteren Abkühlen können zusätzlich Schrumpfspannungen entstehen. Überschreiten diese Kräfte die Haftung zwischen den Schichten, öffnet sich ein Riss.

Die Festigkeit ist deshalb nicht nur eine Materialeigenschaft. Sie hängt auch von Temperatur, Flow, Geschwindigkeit, Kühlung, Bauraum, Geometrie und Belastungsrichtung ab.

Ist es wirklich Delamination?

Vergleich von Delamination, einer fehlenden Extrusionsschicht und einem Schichtversatz beim FDM-Druck
Ein sauberer Riss entlang der Schichten, eine dünne fehlende Materialzone und ein seitlicher Schichtversatz sehen unterschiedlich aus und benötigen andere Lösungen.
Fehlerbild Typisches Merkmal Wahrscheinliche Richtung
Delamination Ein Riss folgt einer Schichtlinie; die Kanten können sich leicht nach außen biegen. Temperatur, Kühlung, Zugluft und Schrumpfung
Fehlende oder schwache Schicht Eine dünne, poröse Zone läuft durch das Modell; Material fehlt sichtbar. Unterextrusion, Teilverstopfung, Filamentweg oder Volumenstrom
Layer Shift Ein Teil des Modells ist seitlich versetzt; alle folgenden Schichten bleiben verschoben. X-/Y-Bewegung, Riemen, Kollision oder Schrittverlust
Z-Naht Kleine Punkte oder eine senkrechte Linie an den Start- und Endpunkten der Außenwand. Nahtposition, Retraktion und Druckaufbau
Bruch nach Belastung Das Teil sieht zunächst normal aus, bricht aber quer zu den Schichten. Druckausrichtung, Materialwahl und Bauteilkonstruktion

Echte Delamination zeigt häufig relativ saubere, horizontale Trennflächen. Eine unregelmäßige, dünne oder löchrige Zone spricht eher für zeitweise Unterextrusion. Bevor du mehrere Slicer-Werte änderst, solltest du das Fehlerbild deshalb genau ansehen.

1. Mit dem richtigen Materialprofil beginnen

Verwende zuerst ein erprobtes Profil für Drucker, Düsendurchmesser und Filamenttyp. PLA, PETG, ABS, ASA, PA und PC benötigen unterschiedliche Temperaturen und Kühlbedingungen. Auch zwei Filamente derselben Materialfamilie können sich durch Farbe und Rezeptur unterscheiden.

Prüfe deshalb:

  • Ist im Slicer das tatsächlich geladene Material gewählt?
  • Entspricht die eingestellte Düsengröße der eingebauten Düse?
  • Liegt die Düsentemperatur innerhalb des Bereichs auf Spule oder Datenblatt?
  • Passen Kühlung und Bauraum zur Materialart?
  • Wird ein normales Qualitätsprofil verwendet oder ein extremes Hochgeschwindigkeitsprofil?

Ein falsches Profil kann zwar noch Kunststoff fördern, aber keine zuverlässige Verbindung erzeugen.

2. Düsentemperatur in kleinen Schritten prüfen

Vergleich schlecht und gut verbundener FDM-Schichten bei unterschiedlicher Wärme und Kühlung
Zu kalte oder zu schnell abgekühlte Bahnen berühren sich nur schwach; bei passender Temperatur können sie sich deutlich besser miteinander verbinden.

Eine zu niedrige Düsentemperatur ist eine häufige Ursache schlechter Schichthaftung. Das Material fließt weniger gut und erwärmt die vorherige Schicht nicht ausreichend.

Liegt die aktuelle Einstellung im unteren Bereich der Herstellerempfehlung, kannst du die Temperatur innerhalb dieses Bereichs in Schritten von etwa 5 °C testen. Verwende dafür ein kleines, hohes Testteil und ändere sonst nichts.

Beobachte neben der Festigkeit auch:

  • Stringing und austretendes Material;
  • Überhänge und kleine Details;
  • Oberflächenglanz und Maßhaltigkeit;
  • Anzeichen für Materialabbau oder ungewöhnlichen Geruch.

Die höchste zulässige Temperatur ist nicht automatisch die beste. Zu viel Wärme kann Details verschmieren, Stringing verstärken und bestimmte Materialien schädigen. Bleibe immer innerhalb der Vorgaben für Filament und Drucker.

3. Modellkühlung und Zugluft kontrollieren

Der Bauteillüfter hilft bei Überhängen, Brücken und sehr kurzen Schichten. Zu starke Kühlung kann jedoch verhindern, dass neue Bahnen ausreichend mit der vorherigen Schicht verschmelzen.

Die richtige Richtung hängt vom Material ab:

Material Typische Kühlstrategie Hinweis zur Schichthaftung
PLA Oft stärkere Modellkühlung nach den ersten Schichten Für funktionale Teile kann etwas weniger Kühlung die Verbindung verbessern; Details und Überhänge müssen trotzdem sauber bleiben.
PETG Meist weniger Kühlung als PLA Zu viel Lüfterleistung kann die Schichthaftung verringern.
ABS / ASA Geringe Modellkühlung und eine warme, stabile Umgebung Kalte Luft und Temperaturwechsel fördern Risse und Warping.
PA / PC Materialabhängig, häufig kontrollierte geringe Kühlung Stabiler Bauraum und trockenes Filament sind besonders wichtig.
TPU Je nach Rezeptur niedrige bis mittlere Kühlung Zu starke Kühlung kann die Verbindung schwächen; zu wenig Kühlung verschlechtert kleine Details.

Ändere den Lüfter nur in kleinen Schritten. Prüfe gleichzeitig, ob ein offenes Fenster, eine Klimaanlage oder ein Raumventilator direkt auf das Modell bläst. Solche unkontrollierten Luftströme können bei ABS, ASA und anderen stark schrumpfenden Materialien Risse verursachen, selbst wenn die Slicer-Einstellungen richtig wirken.

Ein Gehäuse ist nicht für jedes Material automatisch besser. PLA kann in einer sehr warmen Einhausung weich werden oder Heat Creep begünstigen. Verwende nur eine für Drucker und Material geeignete Umgebung.

4. Unterextrusion ausschließen

Wenn zu wenig Material aus der Düse kommt, ist die Kontaktfläche zwischen den Schichten kleiner. Ein Bauteil kann dann wie delaminiert aussehen, obwohl die eigentliche Ursache eine instabile Extrusion ist.

Prüfe vor einer globalen Flow-Erhöhung:

  • Kann die Filamentrolle frei ablaufen?
  • Ist das Filament im Sensor, PTFE-Schlauch oder Extruder gebremst?
  • Enthält das Antriebszahnrad Abrieb oder rutscht es hörbar?
  • Ist die Düse teilweise verstopft?
  • Ist der Filamentdurchmesser im Slicer korrekt?
  • Wurde der Flow Ratio mit dem aktuellen Material kalibriert?

Erhöhe den Flow nicht blind. Überextrusion kann zu Wülsten, Maßabweichungen und einer kratzenden Düse führen. Beseitige zuerst mechanische oder thermische Ursachen und kalibriere anschließend kontrolliert.

5. Geschwindigkeit und Volumenstrom beachten

Mit steigender Druckgeschwindigkeit muss das Hotend pro Sekunde mehr Kunststoff aufschmelzen. Der benötigte Volumenstrom lässt sich näherungsweise berechnen:

Volumenstrom = Linienbreite × Schichthöhe × Geschwindigkeit

Wird der zuverlässige Volumenstrom überschritten, sinkt die reale Materialmenge oder das Filament verlässt die Düse nicht vollständig aufgeschmolzen. Beides kann die Schichthaftung verschlechtern.

Wenn Risse vor allem bei schnellen Außenwänden oder hohem Infill-Tempo auftreten, reduziere testweise die Geschwindigkeit. Verschwindet das Problem, solltest du den maximalen Volumenstrom des konkreten Hotend-Filament-Systems neu prüfen. Ein nominell schneller Drucker kann die Schmelzgrenze des Materials nicht umgehen.

6. Schichthöhe und Linienkontakt prüfen

Die Düse muss jede Bahn ausreichend gegen die darunterliegende Schicht ablegen. Eine Schichthöhe nahe der physikalischen Grenze der Düse lässt weniger Kontaktfläche und weniger Fehlertoleranz.

Bei einer 0,4-mm-Düse ist 0,20 mm ein weit verbreiteter, gut erprobter Ausgangspunkt. Welche minimale und maximale Schichthöhe wirklich zulässig ist, legt jedoch das jeweilige Drucker- und Prozessprofil fest.

Vermeide es, die maximal mögliche Schichthöhe automatisch als Standard zu verwenden. Wenn ein Teil bei großen Schichthöhen entlang der Layer bricht, teste ein validiertes Profil mit geringerer Schichthöhe und kontrolliere gleichzeitig Temperatur sowie Volumenstrom.

7. Filament trocknen, wenn es das Material verlangt

Feuchtigkeit kann beim Aufschmelzen verdampfen und zu Blasen, rauer Extrusion und schwankendem Flow führen. Dadurch wird die Verbindung zwischen den Bahnen ungleichmäßig.

Typische Hinweise auf feuchtes Filament sind:

  • Knacken oder Zischen an der Düse;
  • sichtbare Blasen im austretenden Material;
  • raue Oberflächen und starkes Stringing;
  • wechselnde Linienbreite trotz gleichmäßiger Geschwindigkeit.

PA, PVA und TPU sind häufig besonders feuchtigkeitsempfindlich, aber auch andere Materialien können Wasser aufnehmen. Trockne Filament nur nach den Vorgaben des Herstellers. Eine zu hohe Trocknungstemperatur kann Material oder Spule beschädigen.

8. Das Modell zur Belastung passend ausrichten

Vergleich zweier Druckausrichtungen mit Belastung parallel und senkrecht zu den FDM-Schichten
Belastungen, die Schichten auseinanderziehen, sind kritischer als Kräfte, die überwiegend innerhalb der gedruckten Bahnen wirken.

Auch ein sauber gedrucktes FDM-Teil ist nicht in alle Richtungen gleich belastbar. Die Verbindung zwischen zwei Schichten ist oft schwächer als eine durchgehende Extrusionsbahn.

Richte ein funktionales Teil deshalb so aus, dass die wichtigste Zug- oder Biegebelastung die Schichten möglichst nicht voneinander abzieht. Ein senkrecht gedruckter Haken kann beispielsweise genau an einer horizontalen Schicht brechen, während eine andere Ausrichtung die Kraft günstiger durch längere Bahnen führt.

Zusätzlich helfen:

  • größere Radien statt scharfer Innenecken;
  • sanfte Übergänge zwischen dünnen und dicken Bereichen;
  • ausreichende Wandstärke;
  • lokale Verstärkungsrippen;
  • eine Belastungsprüfung am realen Bauteil.

Mehr Infill allein kann eine ungünstige Schichtrichtung nicht vollständig ausgleichen. Für sicherheitskritische Bauteile sind technische Auslegung und geeignete Prüfverfahren erforderlich.

Ein praktischer Diagnoseablauf

  1. Fehler ansehen: Handelt es sich um einen sauberen Riss, eine poröse fehlende Schicht oder einen seitlichen Versatz?
  2. Profil prüfen: Material, Düse, Temperatur, Kühlung und Schichthöhe müssen zur realen Hardware passen.
  3. Filamentweg kontrollieren: Rolle, Extruder und Düse müssen gleichmäßig fördern.
  4. Kleines Testteil drucken: Verwende ein hohes Teil mit gleichmäßigen Wänden statt des großen Projekts.
  5. Temperatur testen: Innerhalb der Herstellerangaben in etwa 5-°C-Schritten vergleichen.
  6. Kühlung prüfen: Modelllüfter und unkontrollierte Raumluft getrennt betrachten.
  7. Geschwindigkeit reduzieren: So erkennst du, ob der Volumenstrom die Ursache ist.
  8. Ausrichtung bewerten: Prüfe, wie das fertige Teil später belastet wird.
  9. Nur eine Änderung pro Test: Dokumentiere Material, Temperatur, Lüfter und Ergebnis.

Häufige Fehler bei der Problemlösung

  • Temperatur außerhalb des Materialbereichs erhöhen: Das kann Material abbauen und neue Fehler erzeugen.
  • Flow pauschal anheben: Eine verstopfte Düse oder gebremste Rolle bleibt dadurch ungelöst.
  • ABS wie PLA kühlen: Starke Luftströmung kann Schrumpfung und Risse verstärken.
  • PLA immer vollständig einhausen: Eine zu warme Umgebung kann Details und Hotend-Kühlung beeinträchtigen.
  • Nur Infill erhöhen: Wandaufbau, Orientierung und Schichtverbindung bleiben entscheidend.
  • Mehrere Parameter gleichzeitig ändern: Danach lässt sich die wirksame Maßnahme nicht erkennen.
  • Layer Shift mit Delamination verwechseln: Ein seitlicher Versatz wird nicht durch höhere Düsentemperatur repariert.

Checkliste vor dem nächsten Druck

  • Das richtige Drucker-, Düsen- und Materialprofil ist gewählt.
  • Die Düsentemperatur liegt im empfohlenen Bereich des Filaments.
  • Modellkühlung und Umgebung passen zum Material.
  • Fenster, Klimaanlage oder Raumventilator blasen nicht direkt auf den Druck.
  • Filamentrolle und Zuführung laufen ohne Widerstand.
  • Düse und Extruder fördern gleichmäßig.
  • Flow Ratio und maximaler Volumenstrom sind realistisch.
  • Schichthöhe und Linienbreite passen zur Düse.
  • Feuchtigkeitsempfindliches Filament ist korrekt getrocknet.
  • Das Modell ist entsprechend der späteren Belastung ausgerichtet.
  • Ein kleines Testteil wurde vor dem langen Druck geprüft.

Häufig gestellte Fragen

Warum trennen sich die Schichten nur bei hohen Modellen?

Höhere Bereiche sind weiter vom warmen Druckbett entfernt und können stärker durch Raumluft oder Temperaturschwankungen beeinflusst werden. Bei ABS, ASA oder PC kann eine instabile Umgebung dadurch zunehmend problematisch werden. Prüfe außerdem, ob Filamentzug oder Bewegung in dieser Höhe die Extrusion beeinflussen.

Sollte ich die Düsentemperatur erhöhen?

Wenn die aktuelle Temperatur niedrig ist und keine Unterextrusion durch andere Ursachen vorliegt, kann ein Test in etwa 5-°C-Schritten helfen. Bleibe innerhalb der Herstellerangaben und bewerte auch Stringing, Details und Oberfläche.

Verbessert weniger Lüfter immer die Schichthaftung?

Nicht immer. Weniger Kühlung kann die Verbindung stärken, aber Überhänge, Brücken und kleine Details verschlechtern. PLA benötigt typischerweise mehr Kühlung als ABS oder ASA. Verwende das passende Materialprofil und ändere schrittweise.

Hilft mehr Infill gegen Delamination?

Mehr Infill kann ein Teil stützen, löst aber eine schwache Verbindung zwischen den Schichten nicht automatisch. Temperatur, Materialfluss, Wandstärke, Kühlung und Druckausrichtung sind häufig wichtiger.

Kann feuchtes Filament Schichttrennung verursachen?

Ja. Verdampfende Feuchtigkeit kann Blasen und einen ungleichmäßigen Materialfluss erzeugen. Das verringert die zuverlässige Kontaktfläche zwischen den Bahnen. Trockne das Filament nach den Angaben des Herstellers.

Ist Layer Separation dasselbe wie Layer Shift?

Nein. Bei Layer Separation öffnen sich gedruckte Schichten voneinander. Bei einem Layer Shift verschiebt sich die Geometrie seitlich, und die folgenden Schichten werden an der falschen X-/Y-Position weitergedruckt.

Welche Druckausrichtung ist am stärksten?

Das hängt von Form und Belastung ab. Vermeide möglichst eine Ausrichtung, bei der die wichtigste Zugkraft direkt senkrecht zu den Schichten wirkt. Prüfe die reale Belastung und fertige bei wichtigen Teilen Vergleichsmuster an.

Fazit

Schichttrennung entsteht, wenn die Verbindung zwischen den Layern schwächer ist als die beim Abkühlen oder bei der Nutzung auftretenden Kräfte. Häufige Ursachen sind eine zu niedrige Düsentemperatur, übermäßige Kühlung, Zugluft, instabile Extrusion oder ein überschrittener Volumenstrom.

Beginne mit einem passenden Materialprofil und einem kleinen Testteil. Prüfe anschließend Temperatur, Luftströmung, Materialfluss und Schichthöhe einzeln. Für funktionale Teile muss außerdem die Druckausrichtung zur späteren Belastung passen.

Wenn du das Fehlerbild zuerst richtig einordnest und pro Test nur eine Änderung vornimmst, lässt sich die Ursache meist deutlich schneller finden als durch wahlloses Erhöhen von Temperatur, Flow oder Infill.
